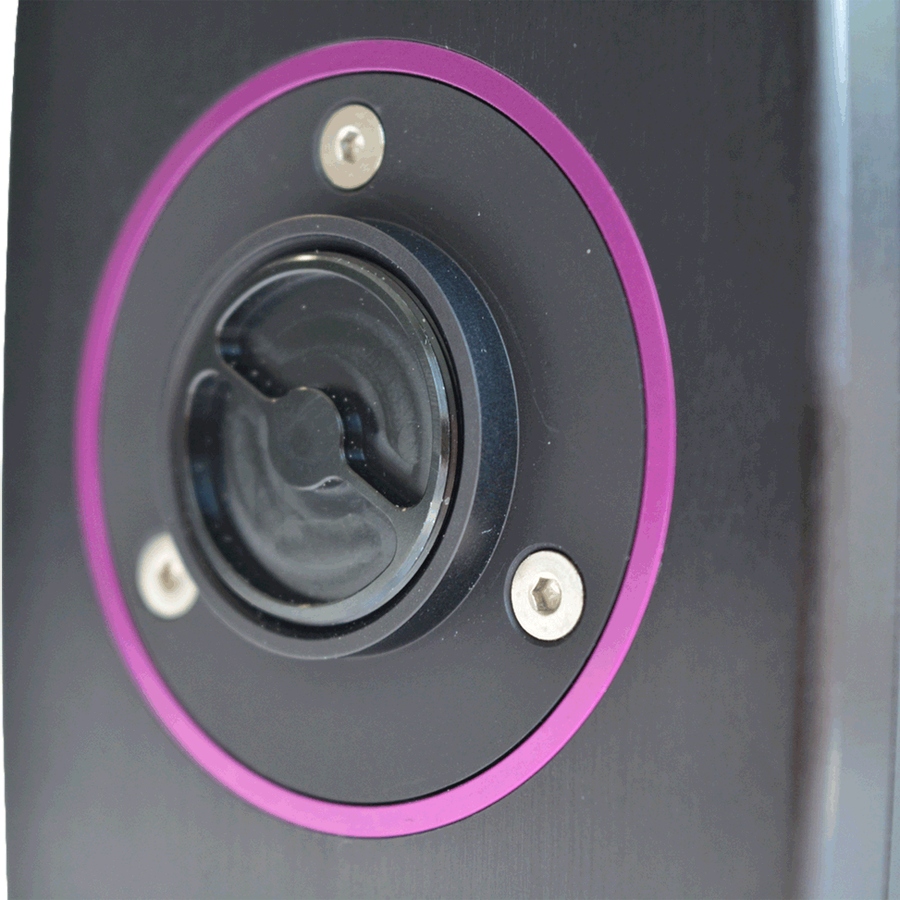

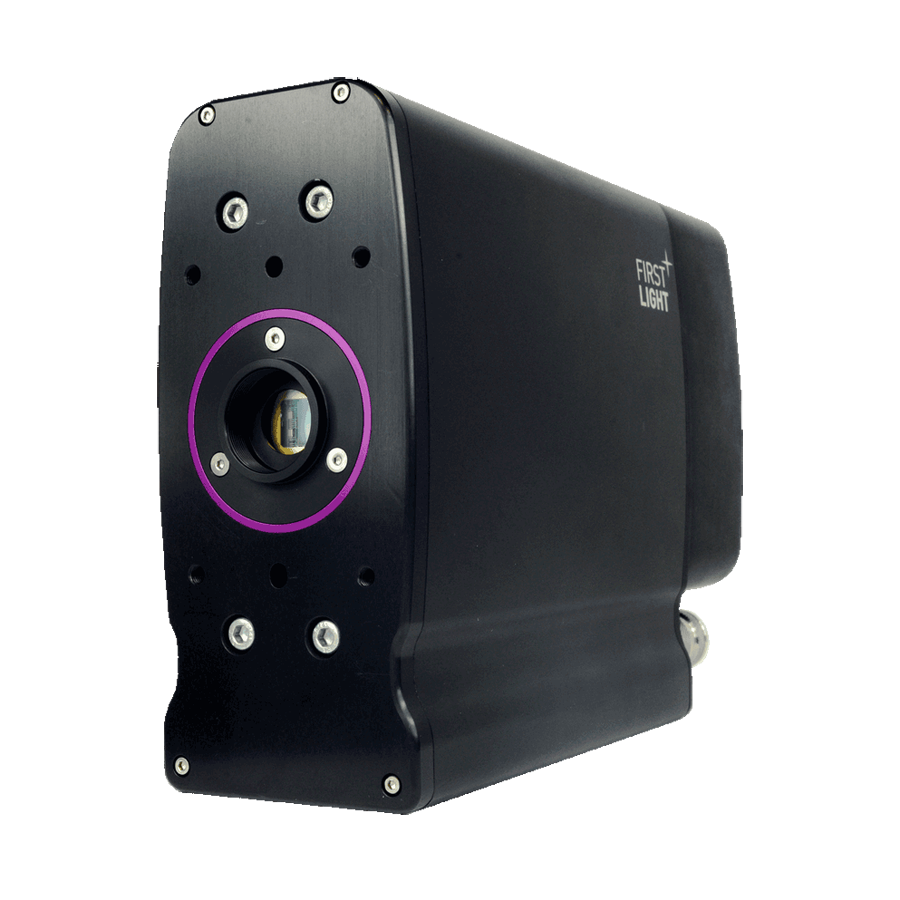

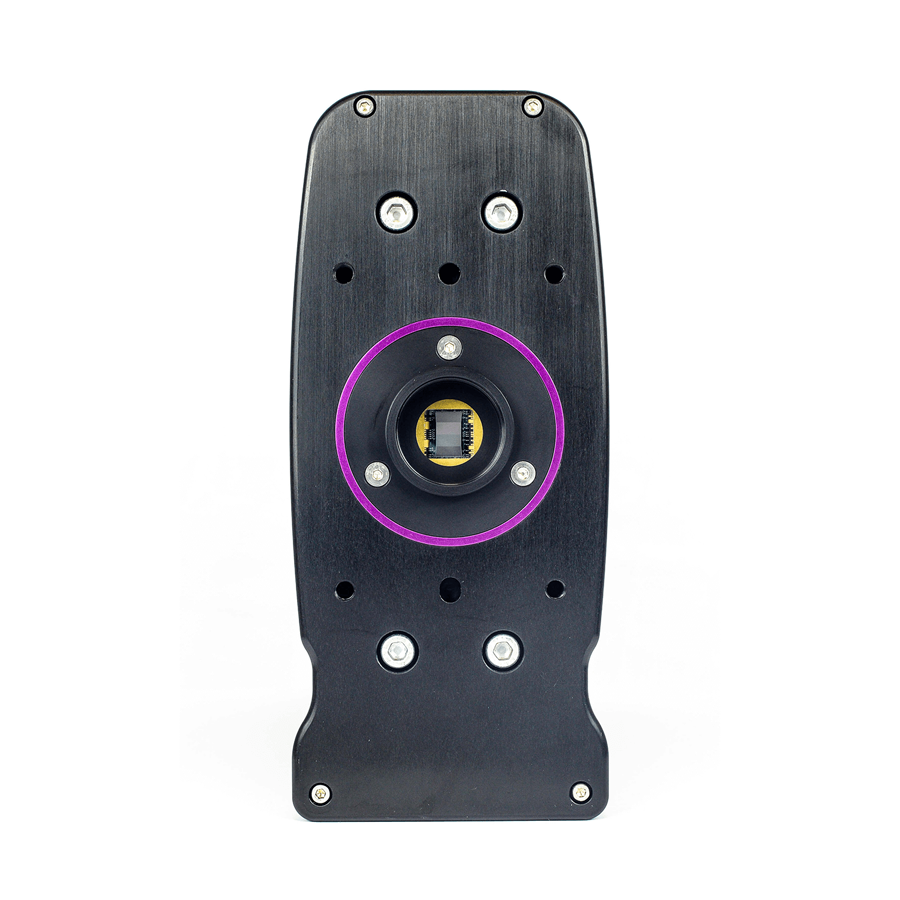

EMCCDカメラ
OCAM²S
ハイスピード（2076fps）と低ノイズ兼ねそろえた、シャッター付き 超高性能 EMCCDカメラ
OCAM²Sは、2067 fpsのサブ電子読み出しノイズを持つ高速低ノイズカメラです。8出力分割フレーム転送CCDのE2V CCD 219 EMCCDを使用しています。
CCD219高速金属バットレスクロックラインは、OCAM²Sが各フレーム転送7Mlines/sの速度（市販品は12µ秒程度）で駆動され、スミアが最少化されています。内蔵電子シャッターは、50 ns以上の精度で1 µs以下の任意数の積分パルスが可能です。
また、非常に低い潜時を持っています。 露光から最初のピクセルまでは43 µsです。
特長
- 組み込み電子シャッター
- 内部または外部トリガーモード
- シングル、バースト、スイープ各種トリガー
- サブ電子読み出しノイズ※
- 最大2067 FPSフルフレーム
- 典型QEが95%ピーク
- 超低レイテンシ CameraLink TM Fullインターフェース：43 µs
- 2 x 2ビニングモードで3700 fps
- 最新の240 x 240ピクセルEMCCD
- ワイドな24 µmピクセル
- 14ビット精度のA/Dコンバータ
- 低暗電流用の冷却操作
- 内蔵冷却温度コントローラー
- 低温度勾配を持つ完全密封耐性アルミニウムボディ
- 同期操作用のクロック & トリガー入力/出力
- ご要望に応じて、カスタム設計、読みだしに対応可能です。
-
※EMCCDゲイン付
活用が期待される分野

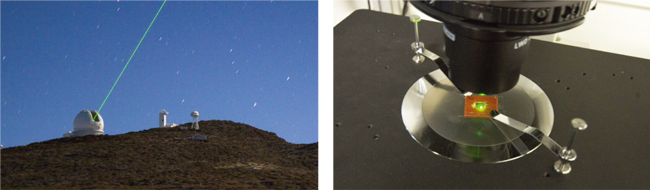

OCAM²S は様々な分野で使用されています：
- 天体用補正光学オプティクス

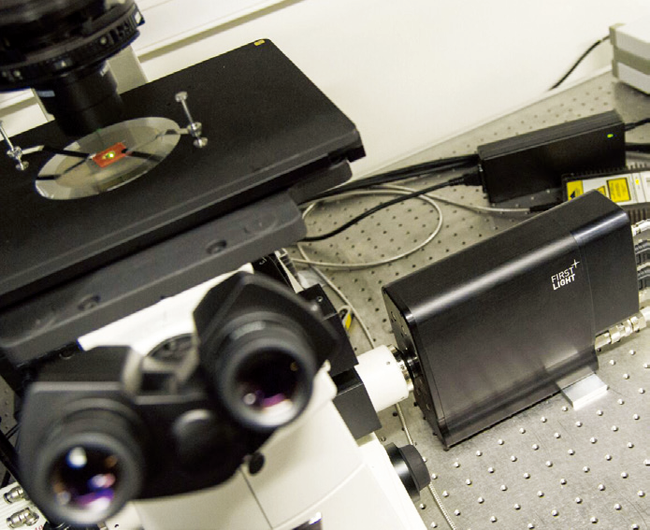

- 蛍光顕微鏡
- 細胞顕微鏡
- レーザーパルスの応用
Fluorescence Microscopy

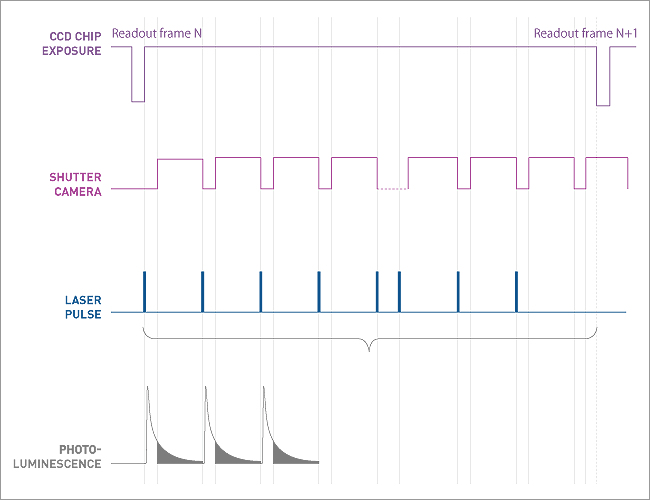

Chronogram
仕様
OCAM²S with CCD219 typical performances
| Test measurement | Result | Unit |
|---|---|---|
| Minimal Pulse Width | <1 | µs |
| Extinction ratio | >1000 | N/A |
| Shutter Resolution | <0.05 | µs |
| Mean readout noise at 2067 fps and multiplication gain ~600 |
0.3 | e - |
| Quantization | 14 | bits |
| Dark signal at 2067 fps at -45°C | <0.01 | e -pixel-1 frame-1 |
| Detector Operating Temperature | -45 | °C |
| Peak Quantum Efficiency at 650nm | 95 | % |
| Linearity at gain x1000 from 10 e-to 150 e- | <3 | % |
| Linearity at gain x1 from 15,000 e- to 150,000 e- | <3 | % |
| Image Full Well capacity at gain x1, 2067 fps | 100 000 | e - |
| Parallel CTE at gain x1, 2067 fps | >0.99995 | N/A |
| Serial CTE at gain x1, 2067 fps | >0.99994 | N/A |
-
※With EMCCD Gain.
WA VEFRONT SENSOR OPTION
| Microlens array specifications (standard proposal, customizable on request) |
Result | Unit |
|---|---|---|
| Focal length (distance to maximum intensity) @ 633nm | 22 | mm |
| Number of sub-apertures | 20 x 20 | N/A |
| Lens shape | Square | N/A |
| Lens pitch | 288 | µm |
| Lens clear aperture | >286 | µm |
| Lens array position on substrate | Centered | N/A |
| Fill factor | >98 | % |
オプション

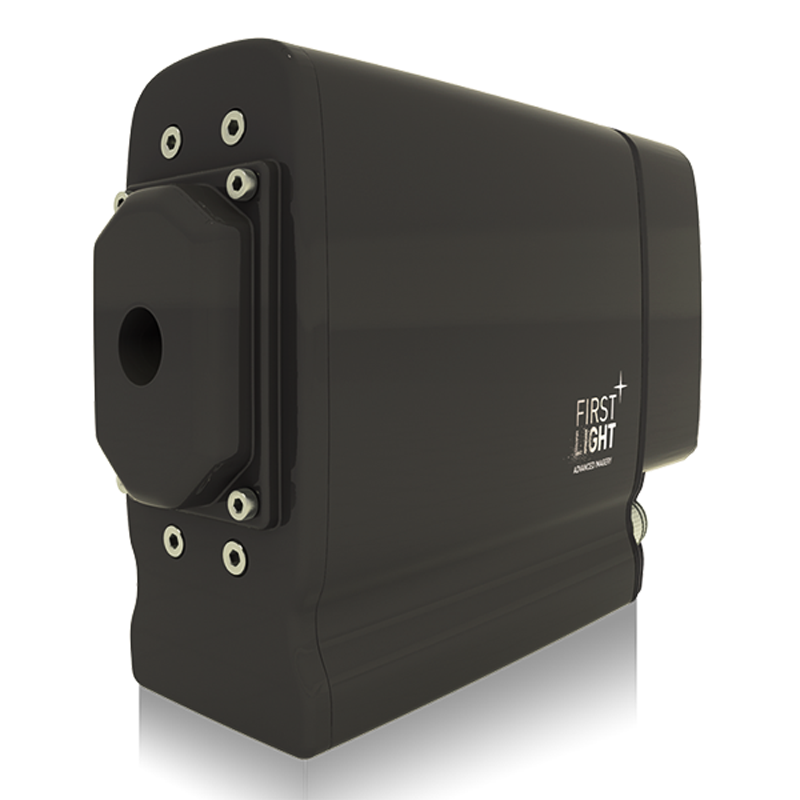

OCAM²S-WFSは、サブ電子読み出しノイズで2067 fps で駆動できる、高速、低ノイズ Shack-Hartmann 波面センサーです。
OCAM²K-WFSは、8出力分割フレーム転送CCDである、E2V テクノロジ CCD 219 EMCCDを使用しています。
CCD219 高速金属バットレスクロックラインは、OCAM²S-WFS が各フレーム転送7 Mlines/s の速度（市販品は12µ 秒程度）で駆動され、
スミアが最少化されています。
波面センサーは、40 x 40 または 20 x 20 マイクロレンズアレイ（溶融石英、ARコーティング）が標準です。
特定の µレンズアレイが収納可能です。カスタム対応可能です。詳細はお問合せください。
OCAM²S-WFSは、非常に低い潜時を持っています：露光から最初ピクセルまでは43 µsです。

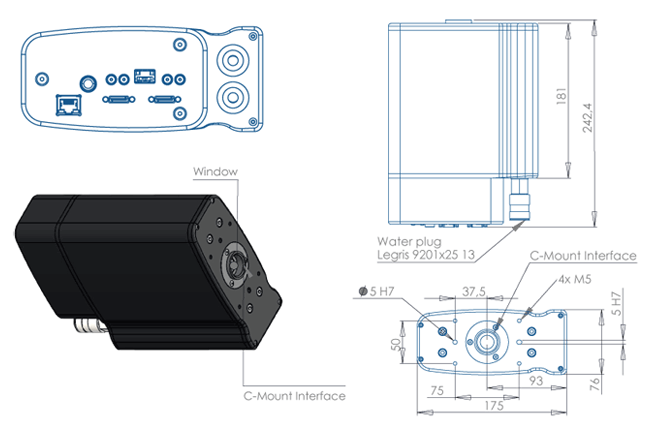

外形寸法図
Overall dimensions : L 242.4 mm x W 76 mm x H 175 mm – Weight 4.2 kg
