EMCCDカメラ

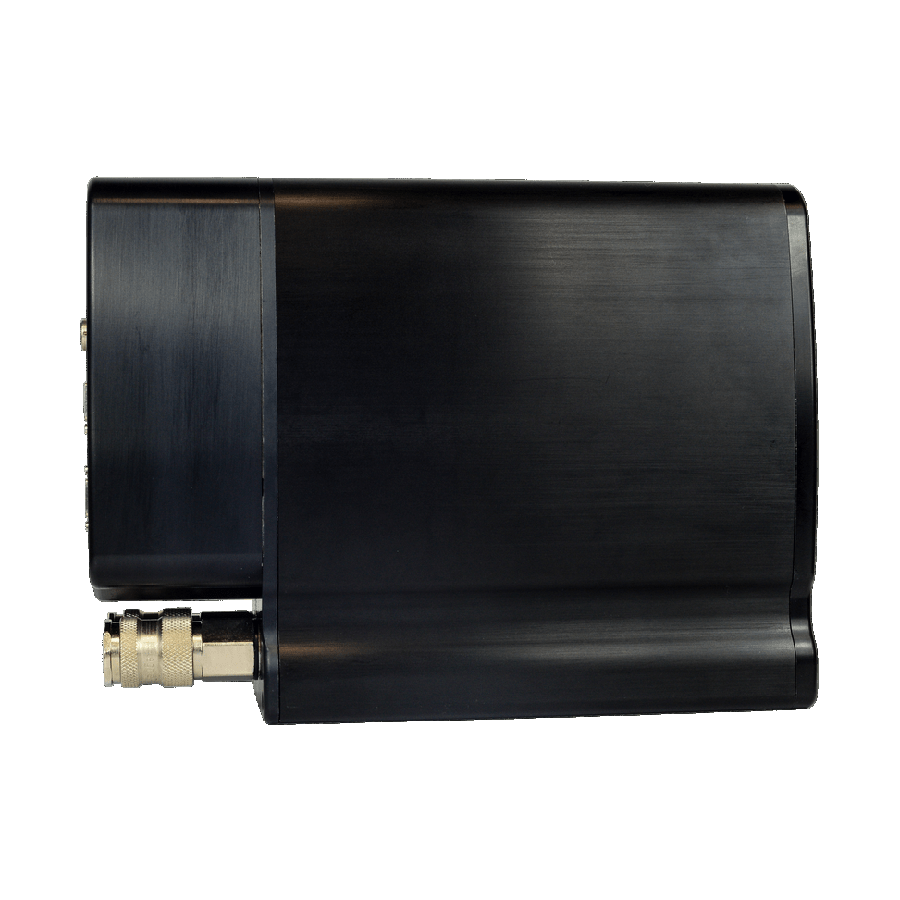

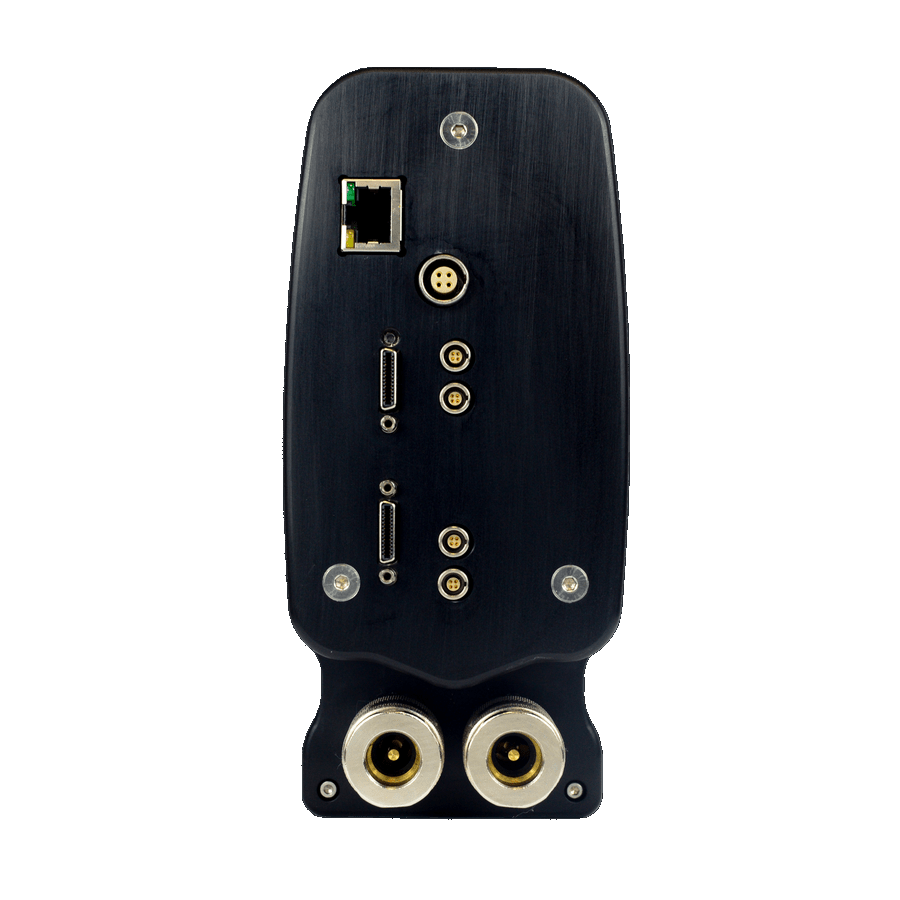

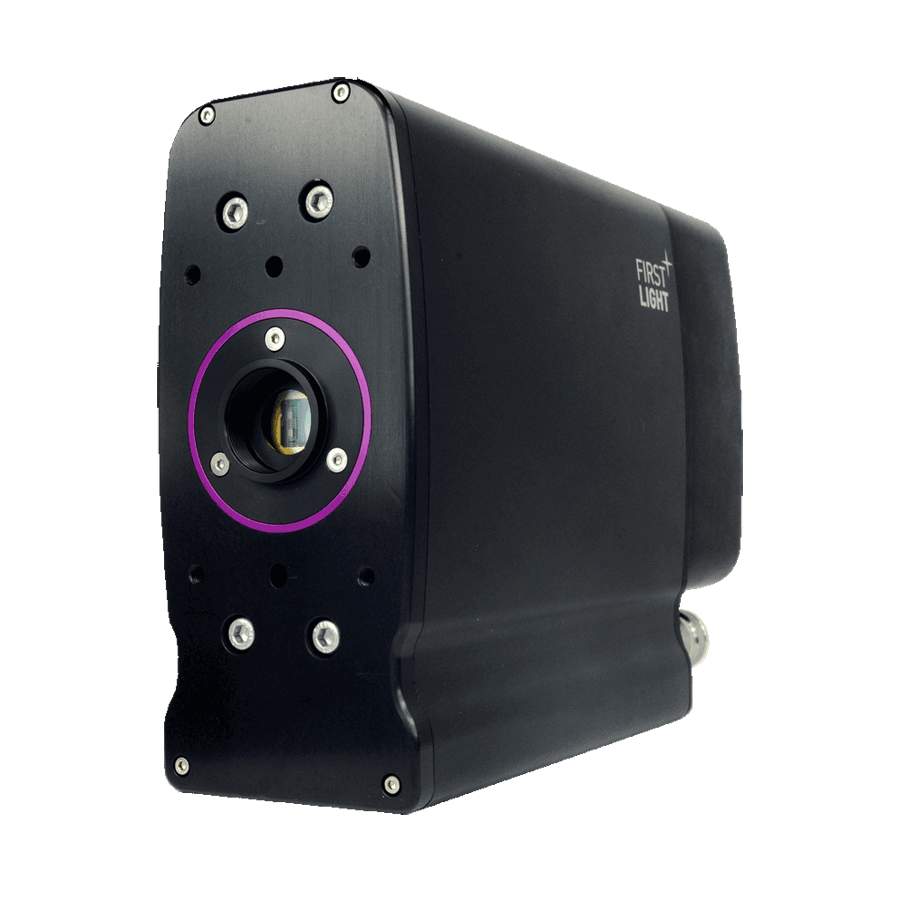

OCAM²K
ハイスピード（2076 fps）と低ノイズ兼ねそろえた、超高性能EMCCDカメラ
OCAM²Kは、2067 fpsのサブ電子読み出しノイズを持つ高速低ノイズカメラです。8出力分割フレーム転送CCDのE2V CCD 220 EMCCDを使用しています。
CCD220高速金属バットレスクロックラインは、OCAM²Kが各フレーム転送7 Mlines/sの速度（市販品は12µ秒程度）で駆動され、スミアが最少化されています。
また、非常に低い潜時を持っています。 露光から最初のピクセルまでは43µsです。
特長
- サブエレクトロン読み出しノイズ ※
- 最大2067 FPSフルフレーム
- 2x2 ビニングモードで3700 fps
- 典型 QEが 95%ピーク（深デプリーションシリコン）
- 超低レイテンシ CameraLink TM Full インターフェース：43 µs
- 最新の240 x 240ピクセル EMCCD
- ワイドな24 µmピクセル
- 14ビット精度のA/Dコンバータ
- 低暗電流用の冷却操作
- インテグレートされた、冷却温度コントローラー
- 低温度勾配を持つ完全密封耐性アルミニウムボディ
- 同期操作用のクロック & トリガー入力/出力
- ご要望に応じて、カスタム設計、読みだしに対応します。
-
※EMCCD ゲイン付
活用が期待される分野
OCAM²K は様々な分野でご使用いただけます
- 天体用補正光学オプティクス
- 細胞顕微鏡
- 宇宙デブリのトラッキング
- 蛍光顕微鏡
- スペックル干渉計
- 確実なレーザー通信（長距離、宇宙から地上）
- 長距離サーベイランスとトラッキング

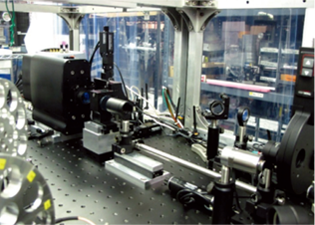

OCAM²K at SUBARU Telescope
OCAM²K embedded in the SUBARU Coronagraphic Extreme
Adaptive Optics Project Photo © SUBARU NAOJ

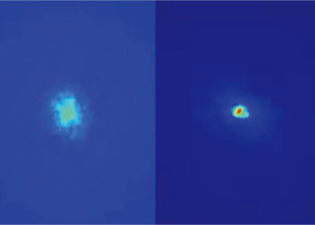

SUBARU images without and with AO with OCAM²K
Photo © SUBARU NAOJ
仕様
OCAM²K with CCD220 typical performances
| Test measurement | Result | Unit |
|---|---|---|
| Mean readout noise at 2000 fps and multiplication gain ~600 |
0.3 | e- |
| Quantization | 14 | bits |
| Dark signal at 2000 fps at -45°C | <0.01 | e-pixel-1 frame-1 |
| Detector Operating Temperature | -45 | °C |
| Peak Quantum Efficiency at 650nm, STD Silicon | 92 | % |
| Peak Quantum Efficiency at 650nm | 95 | % |
| Linearity at gain x1000 from 10 e-to 150 e- | <3 | % |
| Linearity at gain x1 from 15,000 e-to 150,000 e- | <3 | % |
| Image Full Well capacity at gain x1 | 270 000 | e- |
| Parallel CTE at gain x1, 2000 fps | >0.99995 | N/A |
| Serial CTE at gain x1, 2000 fps | >0.99994 | N/A |
| Maximum deviation from peak to valley over the light sensitive area |
0.7 | µm |
| Optical distance from CCD Image Plane to front of Window |
3.33 | mm |
| Angle between CCD Image Plane and front of Window |
<0.2 | ° |
WA VEFRONT SENSOR OPTION
| Microlens array specifications (standard proposal, customizable on request) |
Result | Unit |
|---|---|---|
| Focal length (distance to maximum intensity) @ 633nm | 22 | mm |
| Number of sub-apertures | 20 x 20 | N/A |
| Lens shape | Square | N/A |
| Lens pitch | 288 | µm |
| Lens clear aperture | >286 | µm |
| Lens array position on substrate | Centered | N/A |
| Fill factor | >98 | % |
オプション
OCAM²K-WFSは、サブ電子読み出しノイズで2067 fpsで駆動できる、高速、低ノイズShack-Hartmann波面センサーです。
OCAM²K-WFSは、8出力分割フレーム転送CCDである、E2Vテクノロジ CCD220 EMCCDを使用しています。
CCD220 高速金属バットレスクロックラインは、OCAM²K-WFSが各フレーム転送 7 Mlines/sの速度（市販品は12 µ秒程度）で駆動され、スミアが最少化されています。
波面センサーは、40 x 40 または 20 x 20 マイクロレンズアレイ（溶融石英、AR コーティング）が標準です。特定のµレンズアレイが収納可能です。
ご要望に応じてカスタム対応可能です。
詳細に関してはお問合せください。
OCAM²K-WFSは、非常に低い潜時を持っています：露光から最初ピクセルまでは43 µsです。

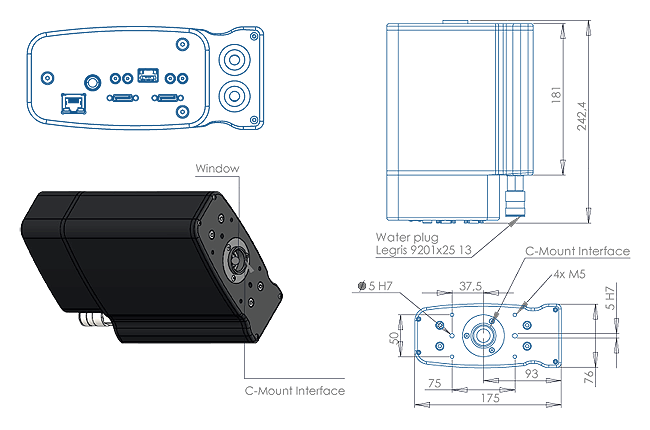

外形寸法図
Overall dimensions : L 242.4 mm x W 76 mm x H 175 mm – Weight 4.2 kg
