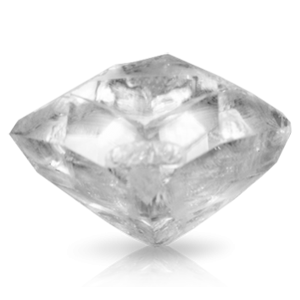

LBO 結晶
LiB3O5：三ホウ酸リチウム
LBO はいくつものユニークでとても重要な特性を提供する非線形結晶です。
LBO (LiB3O5：三ホウ酸リチウム)
LBO for THG (Third Harmonic Generation)
LBO for SHG (Second Harmonic Generation)
特長
- 広い透過範囲 (160nm～2600nm)
- 比較的高い非線形係数
- 高い損傷閾値
- 広い波長範囲でタイプ１の非臨界位相整合が可能
- 高い光学的均一性
- 広い受け入れ角と小さなウォークオフ角
アプリケーション

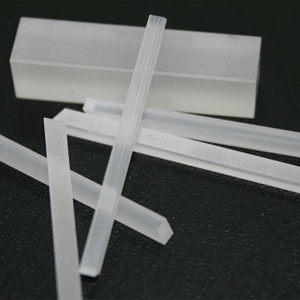

SHG (Second Harmonic Generation) 用LBO
LBO (Lithium Triborate or LiB3O5) はいくつものユニークでとても重要な特性を提供する非線形結晶です。
- 広い透過範囲 (160nm～2600nm)
- 中程度の非線形結合
- 高い損傷閾値
- 良好な化学的、機械的性質
- タイプ１の SHG 1000nm～1300nm においてウォークオフ制限がないこと
- グレートラック (gray track) 効果がないこと
Second Harmonic Generation (SHG) はそれによってポンプ波長が入射波長の半分の波長もしくは２倍の周波数の新しい波長を発生させる非線形光学プロセスです。

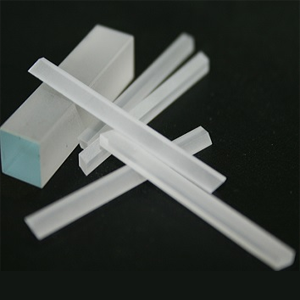

THG (Third Harmonic Generation) 用LBO
LBO (Lithium Triborate or LiB3O5) はいくつものユニークでとても重要な特性を提供する非線形結晶です。
- 広い透過範囲 (160nm～2600nm)
- 中程度の非線形結合
- 高い損傷閾値
- 良好な化学的、機械的性質
- グレートラック (gray track) 効果がないこと
Third Harmonic Generation (THG) はそれによって、ポンプ光の波長 1/3 の光が発生するプロセスであり、２段階の相互作用によって達成されます。
第１段階ではポンプ光のSHGが行われます。第２段階ではポンプ光と２倍波の和周波数が生成され、３倍波が産出されます。
仕様
| Aperture | Up to 60X60 nm2 |
|---|---|
| Length | Up to 70 nm along x axis |
| Flatness | Up to λ/10 @1064 nm |
| Roughness | <3A RMS |
| Parallelism | Up to 5 arc sec. |
| Perpendicularity | Up to 5 arc min. |
| Scratch/dig | 2/1 up to 0/0 per custom demand |
|---|---|
| AR coatings | Dual band R < 0.1 % |
| Absorption coefficient |
Bulk (1064nm) =2-4 ppm/cm Surface (1064nm) = 1-2 ppm Bulk (532nm) = 8ppm/cm Surface (532nm) = 1-2 ppm |
| Wave front distortion control | λ/8 @633nm |
| Laser-Induced Damage Threshold |
2,500 MW/ cm2@1064 nm 1,000 MW/ cm²@532 nm 500 MW/ cm²@355 nm For ns pulses @10 Hz |
推奨するケース
推奨するケース
- 532 nm の高品質・高パワーで
- 3倍波生成 → 366 nm
- 大開口 20 / 30 / 40 / 50 mm
| 表面粗さ | ３オングストローム RMS |
|---|---|
| Scratch & Dig | 2/1 から 0/0 まで |
| 平面度 | λ / 20 以下 |
| 平行度 | 5 秒角以下 |
| 垂直度 | 5 分角以下 |
| AR coating | Dual band R < 0.1% |
| 波面ディストーション | λ / 8 @ 633 nm |
