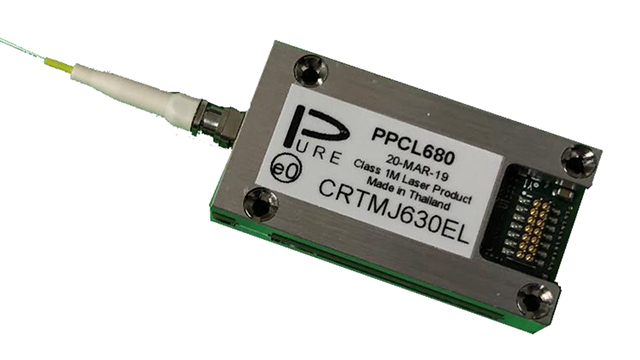

低ノイズ ITLA
PPCL600 / PPCL700

仕様

• *1
  1515nm～1580nm（拡張Cバンド）および 1560nm～1625nm（拡張Lバンド）の波長範囲において、最大 60nm。
• *2
  エンクロージャー・ソリューションは、PPCL600/PPCL700を、電源とインターフェースを備えた金属製の筐体に統合したものです。
  電源バレルプラグとマイクロ USB ケーブル が付属。アナログ入力が含まれる場合は、SMA がコネクタ追加されます（PPCL550 のみ）。
  出力は、ファイバーアダプタ、または、ファイバーピッグテール（900um または 2mm、3mm）から選択。
  PPCL550 では下記４つのオプションを同時に搭載することはできません。最大３つまでです。
  Analog output
  AM Modulation (50kHz BW) + Low-RIN
  FM Modulation (100kHz BW; 100MHz)
  Clean Measurement input
• *3
  現在開発中
• *4
  正確な機能は、ファームウェアの実装に依存します。カスタマイズも可能です。

光出力

例：1515-1575nm の範囲で 17dBm を選択した場合、1515nm で 15dBm 以上

機能

		内　容	PPCL600	PPCL700
Whisper Mode		すべての制御ループを無効にした動作モード 0～1 kHz のノイズを大幅に低減	○	○
Clean Sweep		現在 最大 50GHz まで 連続変調、モード・ホップなし 標準 50 GHz、オプションで最大 250 GHz まで可能 速度制御 1 GHz/sec～40 GHz/sec	-	○
Clean Scan		現在 未対応 フルバンドスキャン 100～200 GHz のスイープをつなぎ合わせる 掃引中のモードホップなし、掃引間のモードホップあり	-	○
Clean Jump		任意の周波数から任意の周波数への ジャンプ ターゲットモードで 1 秒以内 特定の周波数に対しては、ターゲットモードで 0.1 秒以内	○	○
Clean Modulation FM		外部変調 最大 100 kHz 光 FM 振幅 最大 100 MHz 入力 0～2 V	-	○
Clean Modulation AM		外部変調 最大 1 MHz AM 振幅 最大50 % 光 FM 変調 最大 50 MHz	-	○
No Drift		安定性 ≦ 1 pm、24 時間 安定性 ≦ 40 MHz、短時間	○	○

技術資料

• PPCL600 / PPCL700　低ノイズ ITLA
