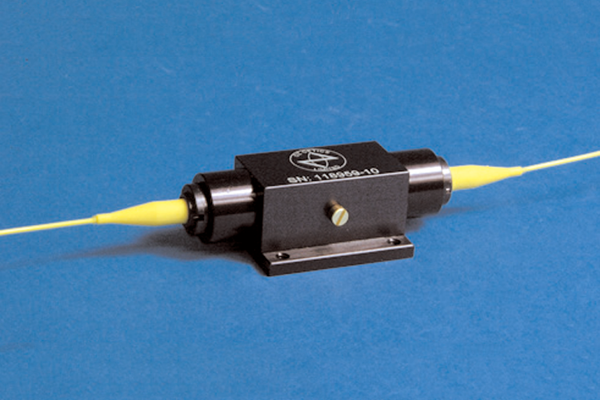

PDL エミュレーター
手軽にデバイス、ネットワークのPDL評価を行えます。
特長
- 固定、手動可変PDL
- 低損失
- 広い波長範囲
- コンパクト
- 低PMD
仕様*1
| 型番 | PDLE-11-1550-9/125-S-3U3U-3-1-5 |
|---|---|
| 波長範囲 *2 | 1510 ～ 1590 nm (for uniform PDL) |
| ファイバー種類 | 9/125µm シングルモードファイバー 外径3mmケブラ—PVCジャケット |
| コネクタ | NTT-FC/UPC |
| PDLダイナミックレンジ *3 | 0.05 ～ 5.0 dB |
| 挿入損失 | < 0.6 dB |
| 反射減衰量 | > 50 dB |
| PMD | < 8 ps（標準型代表値）< 0.5 ps （PMDフリータイプ） |
| 動作温度範囲 | 0 to 40 ℃ |
| 保存温度範囲 | -10 ～ +60 ℃（相対湿度 < 80% 結露なし） |
| 最大光入力 *4 | 500 mW |
注記
-
*123℃ 1mW 1550nm 光源を30分ウォーミングアップ後
-
*21310nm, 1060nm対応可能。要相談
-
*3固定PDL 0.05 ～ 10dB 指定可能
-
*4ハイパワー対応可能。要相談
用途
- PDL補償
- PDL光源
- 測定器のPDL校正

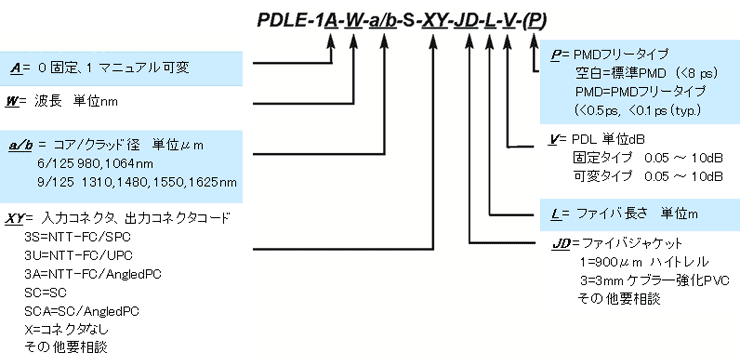

注文方法
型番の一例
PDLE-11-1550-9/125-S-3U3U-3-1-5
- マニュアル可変
- 波長：1550nm
- 入力ファイバー：コア9µm / 125µm SMF
- コネクタ：FC / UPC
- ファイバージャケット：外径3mmケブラ—強化PVC
- ファイバー長さ：1m
- PDL 可変範囲：5dB
技術資料
データシート
