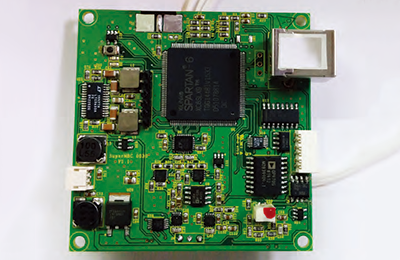

変調器バイアスコントローラー
（単測波帯）
特長
- DPMZ変調器SSBアプリケーション用
- キャリブレーションモードとロックモードの2つの動作モード
- 1台のコントローラーで3つのモジュレータを制御可能
- パイロットトーンの振幅調整可能
- ロックポイント、クアッドは微調整可能
-
ロッキングモードで素早くシステムをセットアップできる
キャリブレーションオフモード - 1つフォトダイオード付き
- USBインターフェース
- GUI付属 マニュアルモードでパイロットトーンを停止可能
- 単測波帯アプリケーション
- RS232インターフェース提供可
- コンパクトサイズ
- 外部フォトダイオードに対応
仕様
| パラメーター | Min | Typ | Max |
|---|---|---|---|
| 光学性能 | |||
| 検出器入力電力 *1 | -25 dBm | - | -10 dBm |
| 波長帯 | 1000 ～ 1650 nm | ||
| 電気性能 | |||
| バイアス電圧 | -12 V | - | 12 V |
| 消光比 (Null mode) *2 | - | 25 dB | 40 dB |
| ロッキングスローブ | Positive もしくは Negative | ||
| ロッキングモード | 2つのNullポジション（ピーク） 1つのQuad+ もしくは Quad- ポジション |
||
| パイロットトーン | |||
| 変調器 (Null) | 調整可 | ||
| パイロットトーン周波数 (QUAD) | - | 500 Hz 1000 Hz |
- |
| 電源 | |||
| DC Positive Power Voltage | 14.5 V | 15 V | 15.5 V |
| DC Negative Power Voltage | -15.5 V | -15 V | -14.5 V |
| DC Positive Power Current | - | 145 mA | - |
| DC Negative Power Current | - | 80 mA | - |
| 共通 | |||
| 動作温度範囲 | 0 ～ 70 ℃ | ||
| 保存温度範囲 | -40 ～ 70 ℃ | ||
| 大きさ | 2.53 x 2.57 x 0.65 (inch) | ||
| 重さ | 0.2 (lb) |
-
*1検出電力はある入力に対して、変調器の出力が最小の減衰量の時にDPMZi-MBCのフォトダイオードに結合される光パワーのことです。
（ロック状態の検出電力を表すものではありません） -
*21%のカプラ使用時、変調器の出力パワーは0dBmよりも大きくなります。
消光比は変調器の消光比に近くなりますが、超えることはありません。

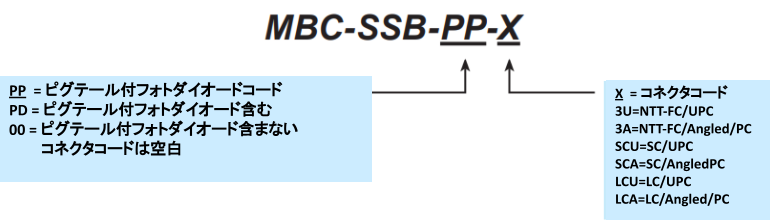

注文方法
型番の一例
MBC-SSB-PD-3U
