ハイパワー 光パッチコード
OZ Opticsでは、ハイパワーのアプリケーションに特化したファイバーパッチコードを製造しています。
このパッチコードは、ハイパワー用ファイバーをエンドフェイス処理し、お客様のアプリケーションに合った最高のパワーレベルに耐え得るファイバーコネクタを接続します。
アメリカ特許番号：7431513
特長
- 熱ダメージを最小限に抑える独自デザインのコネクタ
- 特許取得済みコネクタによる精密ファイバー間カップリング
- 可能な耐熱温度 ～500℃
- SMA905とFCコネクタと互換性あり
- 様々なハイパワーアプリケーション用に異なるファイバー端処理が可能
- 安全性を最大限に考慮した、ステンレス製被覆ケーブル
- ハイパワー用ARコート可能
- マルチモード、シングルモード、偏波保存ファイバー各タイプ
- 動作波長 200nm～2000nm 範囲
- コアサイズ 2µ～1500µ
- 低NA、高NAファイバ
- ±25µ 厚交差のファイバエンドキャップ
- 冷却フィン、クラッドモードストリップ付も可能です
製品詳細
通常のコネクタは、ファイバーに接着剤で付けたあと、ファイバーを研磨してコネクタ表面と一緒に磨き落とします（図１A）。これをハイパワーレーザーで使用すると、ファイバー端で発生する熱によって、周囲のエポキシが損傷し、ガスが発生します。このガスが、ファイバー端を焼き甚大な損傷を起こし、それによってシステム全体が損傷します。
一方、我々のハイパワーコネクタは、エアーギャップデザインを持ち、ファイバーが1.1 mm～1.5 mm程度空間に突き出し、エポキシのない部分があります。熱エネルギーは、この部分で周囲の材料に焼きつくことなく安全に散らします。

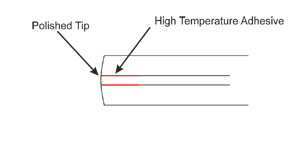

図1(A) Standard Connector Finish Fiber is flashes with connector ring
図1A) Standard Connector Finish Fiber is flashes with connector ring

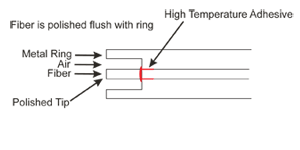

図1B) High Power Polished Air Gap Connector Finish

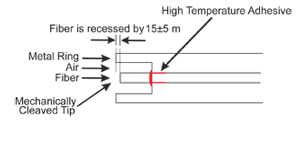

図1C) High Power Mechanically Cleaved Air Gap Connector Finish

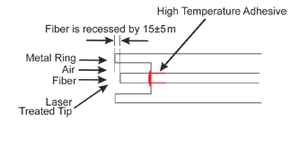

図2D) High Power Laser Treated Air Gap Connector Finish
図1: Possible Finishes For Standard And High Power Connectors

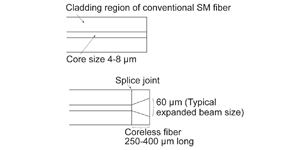

A: Using Coreless Fiber End Caps with Singlemode or PM Fibers
B: Using Coreless Fiber End Caps with “Holey” Fibers
図2: Use of Coreless Fibers with Conventional and Photonic Crystal (Holey) Fibers

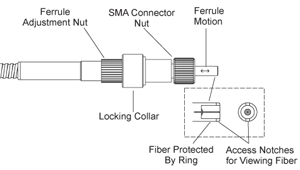

図3: High Power Adjustabl SMA Connector Design

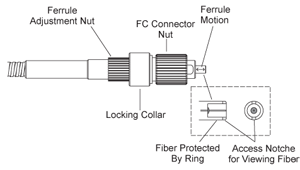

図4: High Power Adjustable FC Connector Desig
レンズ型ハイパワーファイバー間コネクタ
弊社標準コネクタでは、単純にスリーブスルーアダプタを使ってコネクタ端を合わせて接続することで、
2本のファイバーを接続できます。この方法では、エアーギャップタイプのコネクタは使用できません。
オズオプティクスでは、この代わりにレンズ型ファイバー間コネクタがあります（図5参照）。
レンズ型コネクタは、入力側のレセプタクルと、コリメーターレンズ、フォーカスレンズと出力側レセプタクルで構成されています。
入力ファイバーからの光は、まずコリメートされ、出力ファイバーに再集光されます。
アライメントは、オズオプティクス特許のアライメント技術を使って、精密にコントロールされます。
レンズ型ユニバーサルコネクタは、通常プリアライメントされて出荷されますが、お客様先でチルト調節可能です。
これにより、ファイバーコアとコネクタハウジングのオフセットを補正できます。
また、これはファイバーが内部で接触しないので、ファイバー端もダメージを受けません。
最少の挿入損失のためには、レンズ型の、アジャスタブルフォーカス・エアギャップコネクタをお勧めします。
これにより、ガードリングに対するファイバー位置の差異補正がおこなわれ、アジャスタブルフォーカス・エアーギャップ型でないコネクタで発生し得る、
デフォーカスの問題を最小化します。弊社データシートの、ユニバーサルコネクタとハイブリッドパッチコードをご参照ください。

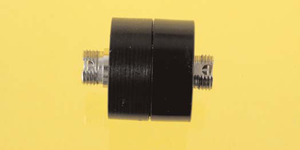

Lens-Style High Power Coupler

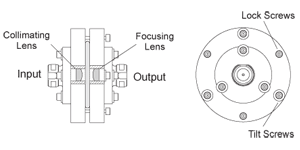

図5: Lens-Style High Power Coupler Construct
用途
- レーザーマーキング、カッティング、溶接
- マテリアルプロセス
- ハイパワー分光
- 非線形オプティクス
- レーザー手術（美容整形、眼科、刺青除去を含む）
- 光検出とレンジング（LIDAR）
定番製品
マルチモード
| Bar Code | Part Number | Description |
|---|---|---|
| 16974 | QMMJ-5HP5HP-UVVIS-200/240-3AS-4 | 4 meter long, 3mm OD stainless steel armored cabled, 200/240 high powered multimode UVVIS fiber patchcord, terminated with high power air gap SMA 905 connectors on both ends. |
| 14989 | QMMJ-5HP5HP-IRVIS-940/1000-3AS-1 | 1 meter long, 3mm OD stainless steel armored cabled, 940/1000 high powered multimode IRVIS fiber patchcord, terminated with high power air gap SMA 905 connectors on both ends. |
| 24654 | QMMJ-5HPM,5HPM-IRVIS-200/240-3AS-7 | 7 meter long, 3mm OD stainless steel armored cabled, 200/240 high powered multimode IRVIS fiber patchcord, terminated with high power mechanically cleaved air gap SMA 905 connectors on both ends. |
| 25317 | QMMJ-A5HPL,A5HPL-UVVIS-200/240-5AS-5 | 5 meter long, 5mm OD stainless steel armored cabled, 200/240 high powered multimode UVVIS fiber patchcord, terminated with adjustable high power laser treated air gap SMA 905 connectors on both ends |
| 17665 | QMMJ-A3HP3S-UVVIS-25/125-3-2 | 2 meter long, 3mm OD PVC cabled, UVVIS 25/125 MM fiber patchcord, terminated with an adjustable high power air gap FC/PC connector on one end and with a super FC/PC connector on the other end. |
シングルモード
| Bar Code | Part Number | Description |
|---|---|---|
| 22611 | QSMJ-A3HPM,3S-320-2/125-3A-2 | 2 meter long, 3mm OD armored cabled, 2/125 singlemode fiber patchcord for 320nm, terminated with an adjustable high power mechanically cleaved air gap FC connector on one end and a Super FC/PC connector on the other end. |
| 25483 | QSMJ-A3HPM,A3HPM-488-3.5/125-3AS-3 | 3 meter long, 3mm OD stainless steel armored cabled 3.5/125 singlemode fiber patchcord for 488nm, terminated with adjustable high power mechanically cleaved air gap FC connectors on both ends. |
| 21213 | SMJ-A3HPM,3A-1060-6/125-3 | 3 meter long, 3mm OD Kevlar reinforced PVC cabled 6/125 singlemode fiber patchcord for 1064nm, terminated with an adjustable high power mechanically cleaved air gap FC connector on one end and a Super FC/PC connector on the other end. |
偏波保持ファイバー
| Bar Code | Part Number | Description |
|---|---|---|
| 25008 | QPMJ-A3HPM,3S-488-3.5/125-3-5-1 | 5 meter long, 3mm OD Kevlar reinforced PVC cabled 3.5/125 PM fiber patchcord for 488nm, terminated with an adjustable high power mechanically cleaved air gap FC connector on one end, and a Super FC/PC connector on the other end. |
| 25550 | PMJ-A3HPM,A3HPM-980-6/125-3AS-3-1 | 3 meter long, 3mm OD stainless steel armored cabled, 6/125 PM fiber patchcord for 980nm, terminated with adjustable high power mechanically cleaved air gap FC connectors on both ends. |
注文方法
例）20W CW@1064nm、NA≦0.22のハイパワーパッチコードをご希望の場合
-
①ハイパワーマルチモードファイバーを選択します。[QM]
-
②部品リスト表5（赤外および可視光用SIマルチモードファイバー）を参照します。
すると、上記条件を満たす、最大入力パワー30Wまで取扱い可能な200µmコア、240µmクラッドのファイバーがあります。
こちらを参考に波長 [IRVIS] 、コア／クラッド [200/240] を入力します。 -
③ファイバーはラージコアMMファイバーなので、コネクタはハイパワーSMAコネクタを選択します。[5HP]
-
④希望のジャケット：3mm 被覆径のステンレススチール 外装ケーブル [3AS] 、希望のパッチコード長：5m [5] を選択します。
型番：QMMJ-5HP5HP-IRVIS-200/240-3AS-5
[アンケート]
- ご希望の波長
- パルスor CW？
- CWの場合の出力（W）
- パルスの場合のパルスエネルギー・パルス幅・繰り返し率
- マルチモードorシングルモードor偏波保持ファイバー？
- マルチモードの場合、グレーデッドインデックス・ステップインデックスは？
- ご希望のコア径 and クラッド径
- ご希望のNA（開口数）
- ご希望のパッチコード長
- ご希望のコネクタタイプ
- ご希望のケーブルタイプ
以下、それぞれのタイプ・パラメーターをご指定いただき、赤色の太字をハイフンでつないでいただくと型番になります。
例）[F]MJ-[XY]-[W]-[a]/[b]-[JD]-[L]-[A]-[-OPT]
ファイバータイプ
[F]
- 高出力マルチモードファイバー [QM]
- 高出力シングルモードファイバー [QS]
- 高出力偏波保持ファイバー [QP]
コネクタコード（入射側 出射側）
[X] [Y]
動作波長（nm)
[W]
シングルモードと偏波保持ファイバーの動作波長は こちらを参照
マルチモードの場合、
- 可視赤外（400～2000nm） [IRVIS]
- 可視紫外（200～700nm） [UVVIS]
ファイバーコア / クラッドサイズ（µm）
[a] / [b]
-
※通常のファイバーサイズについてはこちらを参照
ジャケット（ファイバー被覆タイプ）
[JD]
- 外径3mm ケブラ補強PVCルースチューブ [3]
- 外径3mm 外装ケーブル [3A]
- 外径3mm ステンレススチール外装 [3AS]
- 外径5mm 外装ケーブル [5A]
- 外径5mm ステンレススチール外装 <span style="color:red; font-weight:bold; ">[5AS]</span>
-
※図は こちらを参照ください。
パッチコード長（m）
[L]
アライメント（偏波保持ファイバーのみ選択してください）
[A]
- アライメントなし回転可 [0]
- ファイバーのslow軸に対してキーを固定してロック [1]
オプション
[-OPT]
- 各端のみクーリングフィン [CF1]
- 両端クーリングフィン [CF2]
- 各端のみクラッディングモードストリッピングおよびクーリングフィン付き [CM1]
- 両端クラッディングモードストリッピングおよびクーリングフィン付き <span style="color:red; font-weight:bold; ">[CM2]</span>
