ディテクターヘッド＆パワーモニター

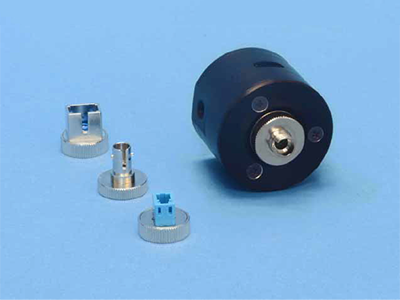

Low Cost Smart Detector Head (LSDH)

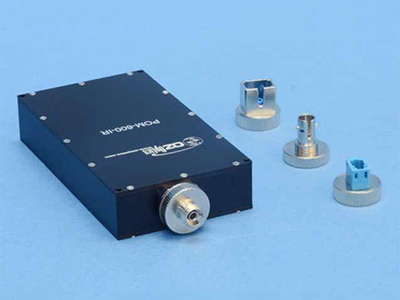

Optical Power Monitor (POM-600)
特長
- 低価格
- スリム / コンパクトサイズ
- 可視域対応Siディテクタ / 赤外対応InGaAsディテクタ内蔵
- レセプタクル交換可能
- 校正済み / 未校正バージョンあり
- ご自身で校正可能
- USB/RS232インターフェース
仕様
| LSDH | POM-600 | |
|---|---|---|
| 計測範囲 *1 | 赤外帯域 可視光域 |
-50 ～ 10 dBm -50 ～ 10 dBm |
| 波長帯 | IRディテクタ：900 - 1650 nm VISディテクタ：450 - 1000 nm |
|
| 校正波長 | 赤外帯域 可視光域 |
1064, 1310, 1480, 1550, 1625 nm 520, 635, 780, 850, 980 nm |
| 分解能 | 0.01 dB | |
| 精度 *2 | ±5 %（0 ～ 50 dBm） （シングルモードファイバﾞとFC/PCレセプタクルを使用した校正波長において） |
|
| 直線性 *3 | ±0.05 dB（0 ～ -50 dBm） | |
| 測定単位 | pW, mW, uW, W, dBm, dB, REL | |
| 使用可能レセプタクル | FC, AT&T-ST, SC, LC | |
| サンプリングレート | Typical 1000 Hz | |
| 寸法（L x W x H）（レセプタクル除く） | 41.7 x 40.7 x 40.7 mm | |
| 重 さ | 74 g | |
| インターフェース | USB | |
| 電 源 | DC5V, USB | |
| 温度範囲 | 動作時 保存時 |
0 ～ 50℃ -40 ～ 70℃ |
-
*1最大測定範囲は、波長に関係する検出器の応答性、および入射光によって照らされる検出器の面積に依存します。高出力測定については要相談
-
*223℃で測定
-
*3シングルモードファイバーにFCコネクタ取付け、23 ℃にて赤外帯域パワーメーターは1550nm、可視域パワーメーターは850nmにて測定
用途
- 長期遠隔電力モニタリング
- ファイバー組立 / 検査
- 光学検査装置
- 受動素子バーンイン試験
- 一般的な光量測定
- 組込システム

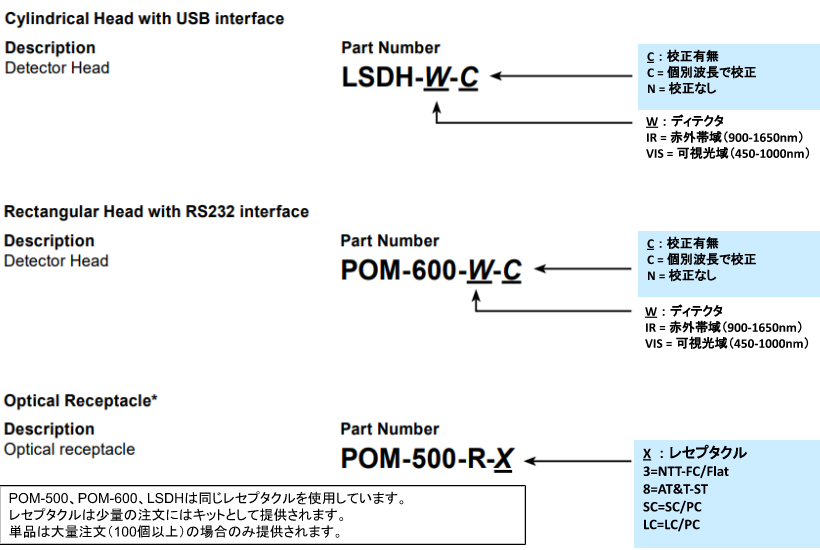

注文方法
