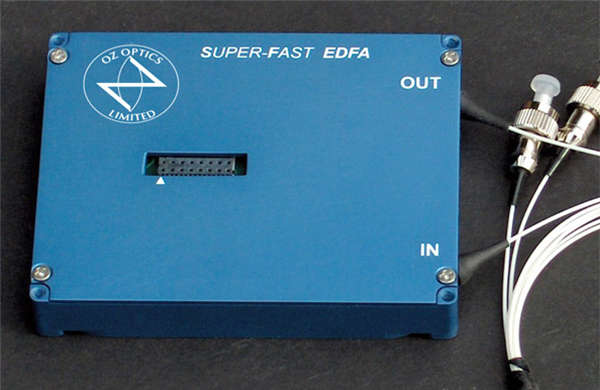

超高速オートゲインEDFA
入力電流の急な変化に反応し、EDFAはその出力信号によりオーバーシュートおよびアンダーシュートを検知します。
特長
- コンパクトな設計
- サブ µs の過渡抑圧時間
- ± 0.3dB のアンダーシュートおよびオーバーシュート
- 一定のゲイン
- 低雑音
- 波長と信号電力に関係なく、25dB のゲインを維持
仕様
| パラメーター | Min | Typical | Max | 単位 |
|---|---|---|---|---|
| 動作波長 *1 | 1529.16 | 1558.58 | nm | |
| 光入力 *2 | -19 | -11 | dBm | |
| ゲイン *3 | 24 | dB | ||
| 光出力 | 5 | 13 | dBm | |
| 雑音指数 | 5.5 | dB | ||
| ゲイン平坦度（波長幅 < 3.2 nm、ゲイン 24 dB） | ±0.3 | dB | ||
| 偏波依存ゲイン | 0.3 | dB | ||
| 偏波モード分散 | 0.5 | ps/√km | ||
| 過度抑制時間 *4 | 50 | 100 | ns | |
| オーバーシュート / アンダーシュート | ±0.1 (3 dB add/drop, 波長幅 < 3.2 nm) ±0.3 (6 dB add/drop, 波長幅 < 3.2 nm) |
|||
| 挿入/反射損失 | 40 | dB | ||
| 出力中の残留励起パワー | -25 | dBm | ||
| 大きさ | 90 x 70 x 14 | mm | ||
| ファイバーピグテール コア / クラッド | 9 / 125 | µm | ||
| ファイバーピグテール | 1 | m | ||
| コネクタタイプ | FC / APC | |||
| 動作温度 | 0 ～ 70 | ℃ | ||
| 保存温度 | -40 ～ 85 | ℃ | ||
| パートナンバー | EDFA-11-9/125-1529.16:1558.58-S-24-5/13-3A-1-1 |
-
*1動作中は、挿入信号は 3.2nm バンドに制限されますが、示されるように従来の Cバンド帯になります。
-
*2各チャネルで -19dBm が最小の挿入電力です。このパワーでの最大チャネル数は 4つです。
信号チャネル挿入電力が -11dBm の場合は 1つのチャネルでのみ可能です。暗闇でも操作可能です。 -
*3ゲイン操作は、出力電力は挿入電力に基づきます。
-
*4総出力電力で測定。
アプリケーション
- ROADM ネットワーク
- ケーブルテレビネットワークへのアクセス
- C バンドブースター

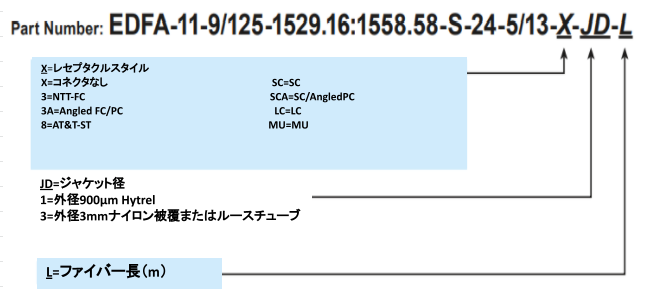

注文方法
