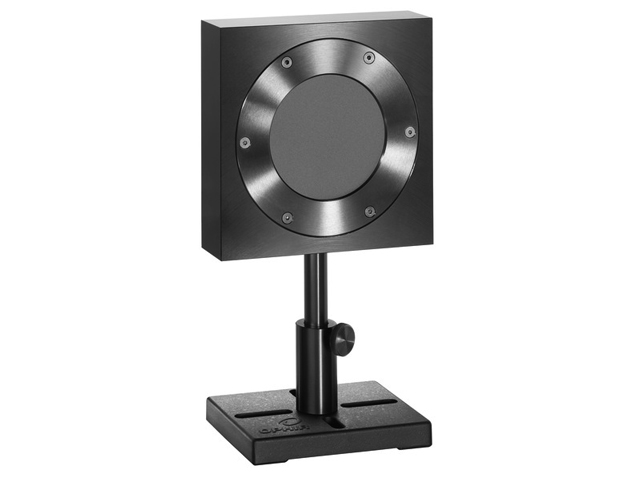

空冷サーマルセンサー 高ピークパワー
50W｜有効口径 ⌀65mm
L50(300)A-PF-65
L50(300)A-PF-65 サーマルセンサーは、高ピークパワーパルスレーザー用パワーおよびエネルギー測定センサーです。有効口径は65mmで、400mW-300Wまで断続的に測定でき、50Wまで連続して測定できます。200mJ-300Jのエネルギー測定が可能です。ナノ秒パルスで最大エネルギー密度3J/cm2、波長範囲0.15-20µmに対応しています。
特長
- 波長範囲 0.15-20µm 高ピークパワー PF型
- 平均パワーレンジ 400mW-50W
- エネルギーレンジ 200mJ-300J
- 300W 断続測定
仕様
| 製品名 | L50(300)A-PF-65 |
|---|---|
| 吸収体 | PF - High peak power |
| 有効口径 | ⌀65 mm |
| 波長範囲 | 0.15-20 µm |
| 最小パワー | 400 mW |
| 最大平均パワー | 50 W |
| 最大断続測定パワー | 300 W |
| 最小パルスエネルギー | 200 mJ |
| 最大パルスエネルギー | 300 J |
| 応答時間 | 3 s |
| 最大平均パワー密度 | 3 kW/cm2 |
|---|---|
| 最大エネルギー密度 <100ns | 1.5 J/cm2 |
| 最大エネルギー密度 2ms | 15 J/cm2 |
| 冷却方式 | Convection |
| 寸法 | 120 x 120 x 30 mm (LxWxD) |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

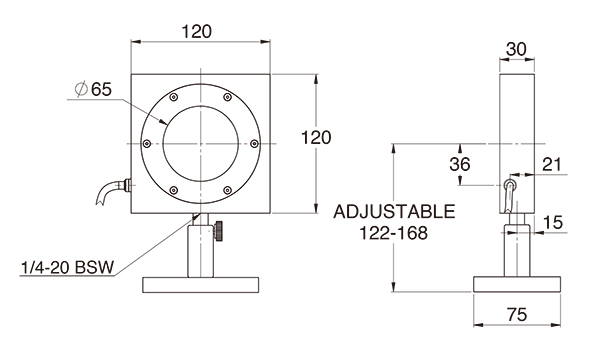

図面
L50(300)A-PF-65
