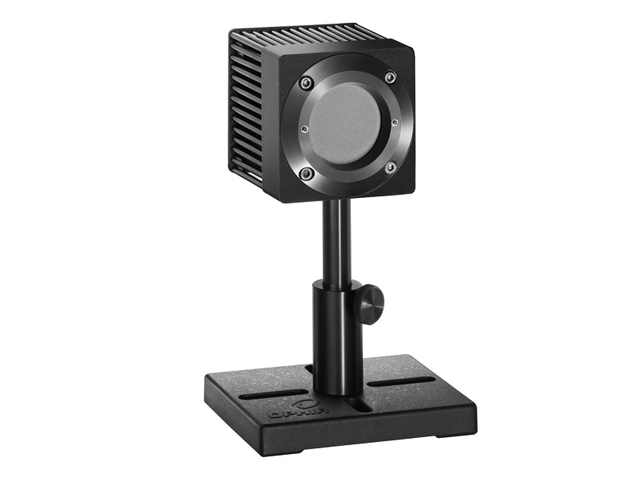

空冷サーマルセンサー ロングパルス
50W｜有効口径 ⌀35mm
L50(150)A-LP2-35
L50(150)A-LP2-35 サーマルセンサーは、高出力密度、ロングパルスレーザー用パワーおよびエネルギー測定センサーです。有効口径は35mmで、100mW-50Wまで連続して測定でき、150Wまで断続的に測定できます。40mJ-3000Jのエネルギー測定が可能です。センサーは、0.4-4秒の照射エネルギーを測定することにより、最大4000Wの高出力レーザーを測定することができます。高耐久のLP2型吸収体は、波長範囲0.25-2.2µmに対応しています。
特長
- 波長範囲 0.25-2.2µm ロングパルスレーザー LP2型
- 平均パワーレンジ 100mW-50W
- エネルギーレンジ 400mJ-3000J
- 150W 断続測定
仕様
| 製品名 | L50(150)A-LP2-35 |
|---|---|
| 吸収体 | LP2 - Long pulse and CW high damage threshold |
| 有効口径 | ⌀35 mm |
| 波長範囲 | 250 to 2200 nm |
| 最小パワー | 100 mW |
| 最大平均パワー | 50 W |
| 最大断続測定パワー | 150 W |
| 最小パルスエネルギー | 40 mJ |
| 最大パルスエネルギー | 3000 J |
| 応答時間 | 2 s |
| 最大平均パワー密度 | 33 kW/cm2 |
|---|---|
| 最大エネルギー密度 <100ns | 0.1 J/cm2 |
| 最大エネルギー密度 2ms | 130 J/cm2 |
| 冷却方式 | Convection |
| 寸法 | 64 x 64 x 66 mm (LxWxD) |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

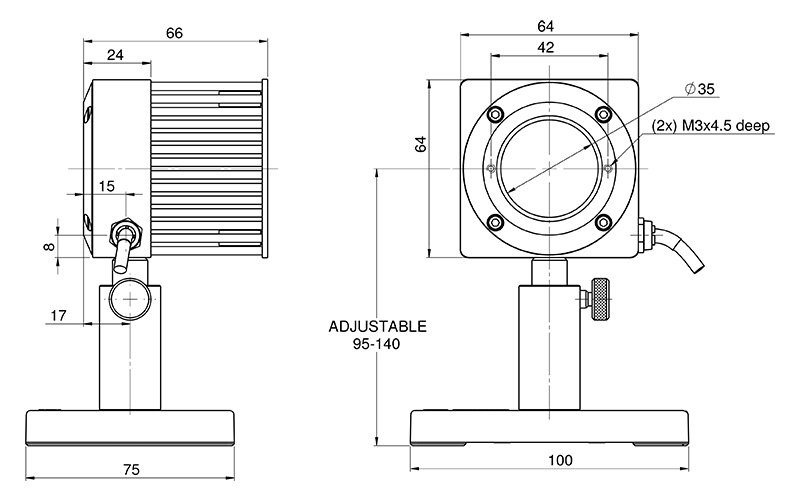

図面
L50(150)A-LP2-35
