空冷サーマルセンサー 薄型
8W｜有効口径 ⌀26mm
L30A-BB-26-10MM
L30A-BB-26-10MM サーマルセンサーは、レーザーパワーおよびエネルギー測定用薄型センサーで、厚さ10mm、有効口径は26mmです。80mW-8Wのパワー測定が可能で、ヒートシンク装着時は、30Wのパワー測定が可能です。また、20mJ-60Jのエネルギー測定が可能です。フラットな波長感度特性のBBコーティングを施し、波長範囲0.19-11µmに対応しています。
特長
- 波長範囲 0.19-11µm BB型
- パワーレンジ 80mW-8W
- エネルギーレンジ 20mJ-60J
- 薄型 10mm厚
- ヒートシンク装着時 30W
仕様
| 製品名 | L30A-BB-26-10MM |
|---|---|
| 吸収体 | BB - Broadband general purpose |
| 有効口径 | Ø26 mm |
| 波長範囲 | 0.19-11 µm |
| 最小パワー | 80 µW |
| 最大平均パワー |
Free standing: 8 W Heat sinked: 30 W |
| 最小パルスエネルギー | 20 mJ |
| 最大パルスエネルギー | 60 J |
| 応答時間 | 1.5 s |
| 最大平均パワー密度 | 20 kW/cm2 |
|---|---|
| 最大エネルギー密度 <100ns | 0.3 J/cm2 |
| 最大エネルギー密度 2ms | 10 J/cm2 |
| 冷却方式 | Convection / Conductio |
| 寸法 | ⌀75 x 10 mm |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

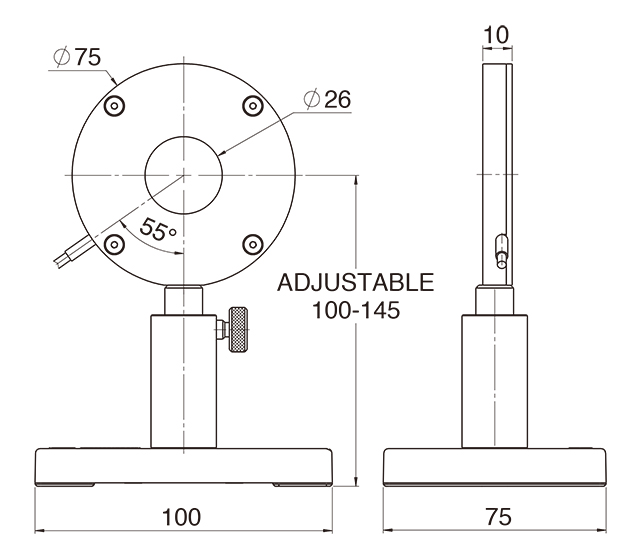

図面
L30A-BB-26-10MM
