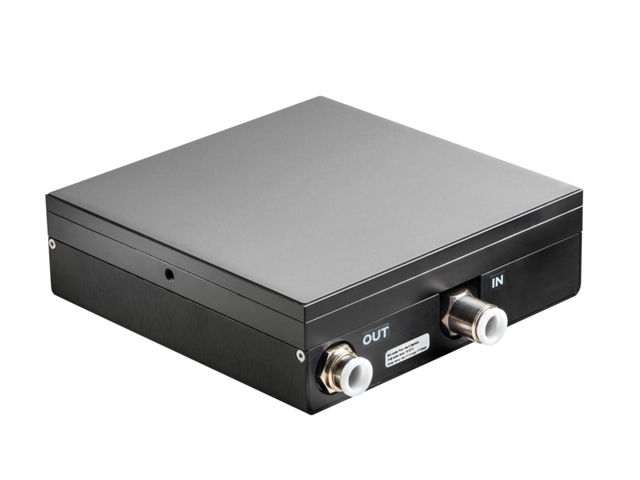

熱量測定式サーマルセンサー BB型
6000W｜有効口径 198x198mm
6K-W-BB-200x200
6K-W-BB-200x200 熱量測定式サーマルセンサーは、入出力の水温と流量を測定するレーザーパワー測定水冷センサーです。有効口径は198x198mmで、高出力を測定します。200W-6000Wのパワー測定が可能です。波長範囲0.19-20µmに対応しています。
特長
- 波長範囲 0.19-20µm 有効口径 198x198mm
- パワーレンジ 200W-6000W 水冷
- 入出力の水温と流量を測定
ソフトウェア
WaterFlowMeter PCアプリケーション
ソフトウェア: WaterFlowMeter PCアプリケーション
水温と流量に基づくパワー測定。
ファームウェア: センサーのファームウェアは、WaterFlowMeter PCアプリケーションを介してアップグレードできます。
ファームウェアファイルをダウンロードするには、WaterFlowMeter PCアプリケーションの[ヘルプ/新しいファームウェア]画面に移動します。
注: WaterFlowMeter PCアプリケーションを実行する場合、水流量計 (6K-Wおよび120K-W) は、付属のRS232ケーブルを介してPCに直接接続されます。水流量計をOphirパワーメーターまたはStarLabとのOphirインターフェースで使用する場合、センサーはパワーを測定する標準のサーマルセンサーとしてのみ動作します。
仕様
| 製品名 | 6K-W-BB-200x200 |
|---|---|
| 吸収体 | BB - Broadband general purpose |
| 有効口径 | 198 x 198 mm |
| 波長範囲 | 0.19-20 µm |
| 最小パワー | 200 W |
| 最大平均パワー | 6000 W |
| 応答時間 | 50 s |
| 最大平均パワー密度 | 0.4 kW/cm2 |
| 最大エネルギー密度 <100ns | 0.3 J/cm2 |
|---|---|
| 最大エネルギー密度 2ms | 10 J/cm2 |
| 冷却方式 | Water |
| 寸法 | 200 x 200 x 61 mm (LxWxD) |
| ケーブル長 | 5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

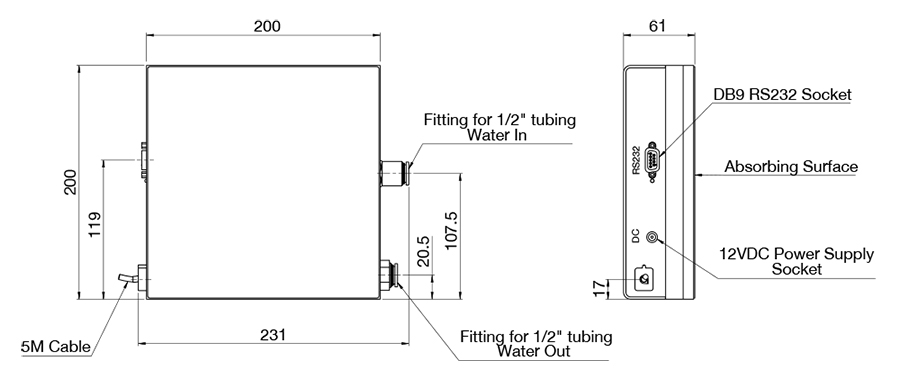

図面
6K-W-BB-200x20
