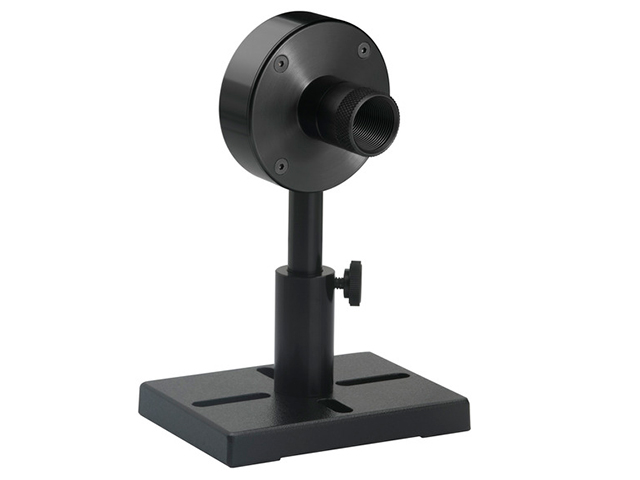

サーマルセンサー 高ピークパワー
15µW-3W｜有効口径 ⌀12mm
3A-PF-12
3A-PF-12 サーマルセンサーは、ショートパルスレーザー用パワーおよびエネルギー測定高感度サーマルセンサーです。有効口径は12mmで、15µW-3Wのパワー測定と、20µJ-2Jのエネルギー測定が可能です。ナノ秒パルスで最大エネルギー密度1.5 J/cm2、波長範囲0.15-20µmに対応しています。
特長
- 波長範囲 0.15-20µm 高ピークパワー PF型
- パワーレンジ 15µW-3W
- エネルギーレンジ 20µJ-2J
- 低ノイズ、低ドリフト
- 各種ファイバーアダプターオプション
仕様
| 製品名 | 3A-PF-12 |
|---|---|
| 吸収体 | PF - High peak power |
| 有効口径 | ⌀12 mm |
| 波長範囲 | 0.15-20 µm |
| 最小パワー | 15 µW |
| 最大平均パワー | 3 W |
| 最小パルスエネルギー | 20 µJ |
| 最大パルスエネルギー | 2 J |
| 応答時間 | 2.5 s |
| 最大平均パワー密度 | 3 kW/cm2 |
|---|---|
| 最大エネルギー密度 <100ns | 1.5 J/cm2 |
| 最大エネルギー密度 2ms | 15 J/cm2 |
| 冷却方式 | Convection |
| 寸法 | ⌀70 x 30 mm |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

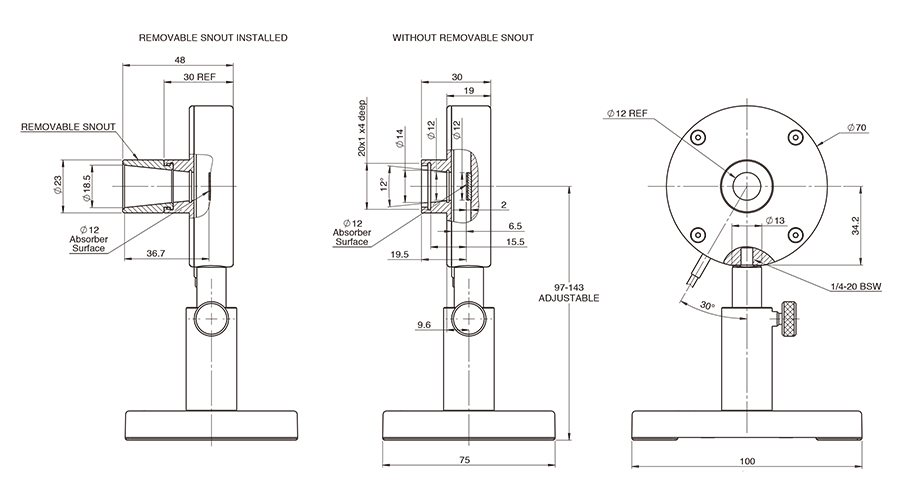

図面
3A-PF-12
