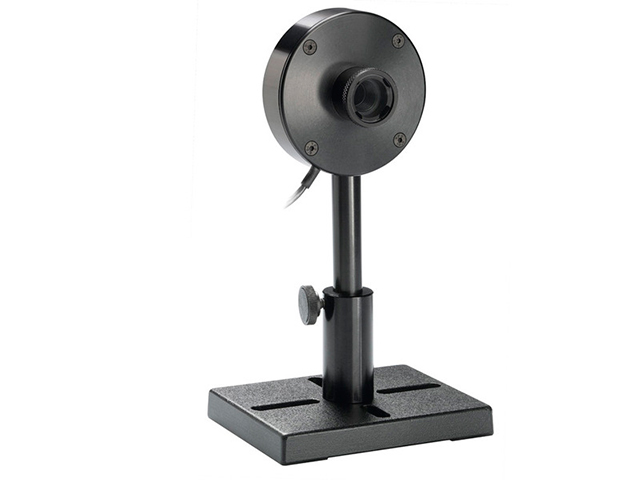

サーマルセンサー 石英ウインドウ付き
8µW-3W｜有効口径 ⌀9.5mm
3A-FS
3A-FS サーマルセンサーは、合成石英ウインドウ付きパワーおよびエネルギー測定高感度サーマルセンサーです。有効口径は9.5mmで、8µW-3Wのパワー測定と、15µJ-2Jのエネルギー測定が可能です。脱着式ウインドウ装着時の場合、波長範囲は0.19-2.2µmで、ウインドウ未装着時の場合、波長範囲は最大20µmです。
特長
- 波長範囲 0.19-2.2µm 石英ウインドウ付き BB型
- パワーレンジ 8µW-3W
- エネルギーレンジ 15µJ-2J
- 低ノイズ、低ドリフト
- 各種ファイバーアダプターオプション
仕様
| 製品名 | 3A-FS |
|---|---|
| 吸収体 | BB - Broadband general purpose |
| ウインドウ | Removable Fused Silica Window |
| 有効口径 | ⌀9.5 mm |
| 波長範囲 |
Window in: 0.19-2.2 µm Window out: 2.2-20 µm |
| 最小パワー | 8 µW |
| 最大平均パワー | 3 W |
| 最小パルスエネルギー | 15 µJ |
| 最大パルスエネルギー | 2 J |
| 応答時間 | 1.8 s |
| 最大平均パワー密度 | 1 kW/cm2 |
|---|---|
| 最大エネルギー密度 <100ns | 0.3 J/cm2 |
| 最大エネルギー密度 2ms | 1 J/cm2 |
| 冷却方式 | Convection |
| 寸法 | ⌀70 x 30 mm |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

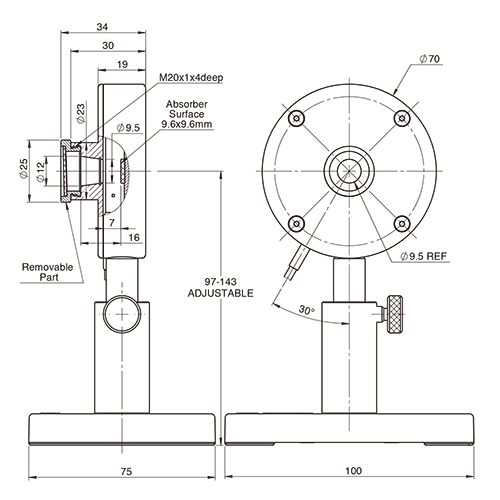

図面
3A-FS
