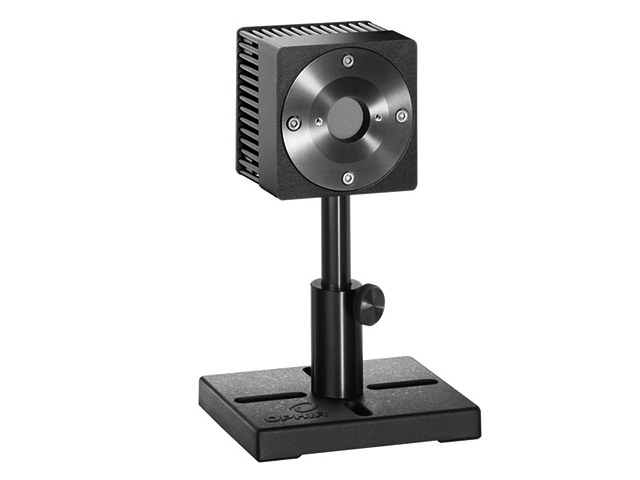

空冷サーマルセンサー 高パルスエネルギー
30W｜有効口径 ⌀17mm
30(150)A-HE-17
30(150)A-HE-17 サーマルセンサーは、パルスレーザー用高耐久のパワーおよびエネルギー測定センサーです。有効口径は17mmで、50mW-30Wまで連続して測定でき、150Wまで断続的に測定できます。60mJ-200Jのエネルギー測定が可能です。HE吸収体を備えており、最大エネルギー密度は5J/cm2でギャップがあり、波長範囲0.19-0.625µm、1.064µm、2.1µm、2.94µmに対応しています。
特長
- 高耐久 HE型
- 平均パワーレンジ 50mW-30W
- エネルギーレンジ 60mJ-200J
- 150W 断続測定
- 波長範囲 0.19-0.625µm、1.064µm、2.1µm、2.94µm
仕様
| 製品名 | 30(150)A-HE-17 |
|---|---|
| 吸収体 | HE - High pulse energy, high damage threshold |
| 有効口径 | ⌀17 mm |
| 波長範囲 | 190-625, 1064, 2100, 2940 nm |
| 最小パワー | 50 mW |
| 最大平均パワー | 30 W |
| 最大断続測定パワー | 150 W |
| 最小パルスエネルギー | 60 mJ |
| 最大パルスエネルギー | 200 J |
| 応答時間 | 3.8 s |
| 最大平均パワー密度 | 0.5 kW/cm2 |
|---|---|
| 最大エネルギー密度 <100ns | 2 J/cm2 |
| 最大エネルギー密度 2ms | 40 J/cm2 |
| 冷却方式 | Convection |
| 寸法 | 64 x 64 x 48 mm (LxWxD) |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

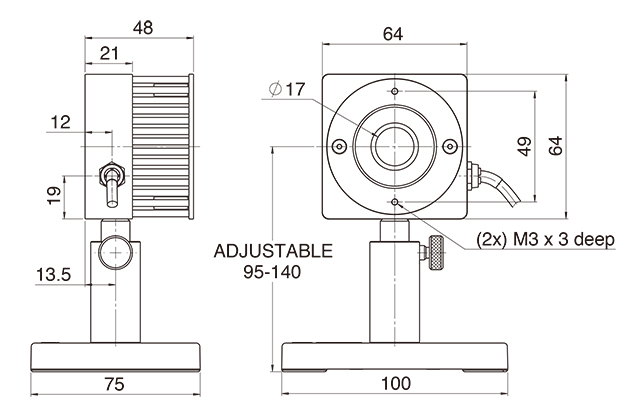

図面
30(150)A-HE-17
