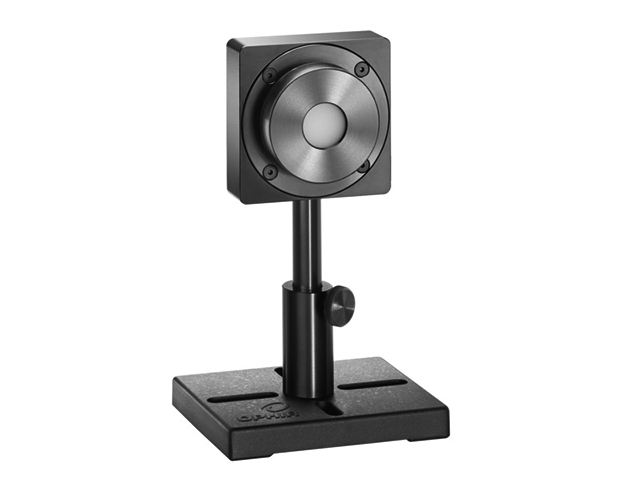

空冷サーマルセンサー 高エネルギー密度 ディフューザーモデル
15W｜有効口径 ⌀17.5mm
15(50)A-PF-DIF-18
15(50)A-PF-DIF-18 サーマルセンサーは、ディフューザーを備えた高エネルギー密度パルスレーザー用パワーおよびエネルギー測定センサーです。有効口径は17.5mmで、140mW-50Wまで断続的に測定でき、15Wまで連続して測定できます。60mJ-200Jのエネルギー測定が可能です。ナノ秒パルスで最大エネルギー密度4J/cm2、波長範囲0.24-2.2µmに対応しています。
特長
- 波長範囲 0.24-2.2µm 高エネルギー密度 ディフューザーモデル PF型
- パワーレンジ 140mW-15W
- エネルギーレンジ 60mJ-200J
- 50W 断続測定
仕様
| 製品名 | 15(50)A-PF-DIF-18 |
|---|---|
| 吸収体 | PF - High peak power |
| ディフューザー | Yes |
| 有効口径 | ⌀17.5 mm |
| 波長範囲 | 240 to 2200 nm |
| 最小パワー | 140 mW |
| 最大平均パワー | 15 W |
| 最大断続測定パワー | 50 W |
| 最小パルスエネルギー | 60 mJ |
| 最大パルスエネルギー | 200 J |
| 応答時間 | 2 s |
|---|---|
| 最大平均パワー密度 | >10 kW/cm2 |
| 最大エネルギー密度 <100ns | 4 J/cm2 |
| 最大エネルギー密度 2ms | 50 J/cm2 |
| 冷却方式 | Convection |
| 寸法 | 64 x 64 x 33 mm (LxWxD) |
| ケーブル長 | 1.5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

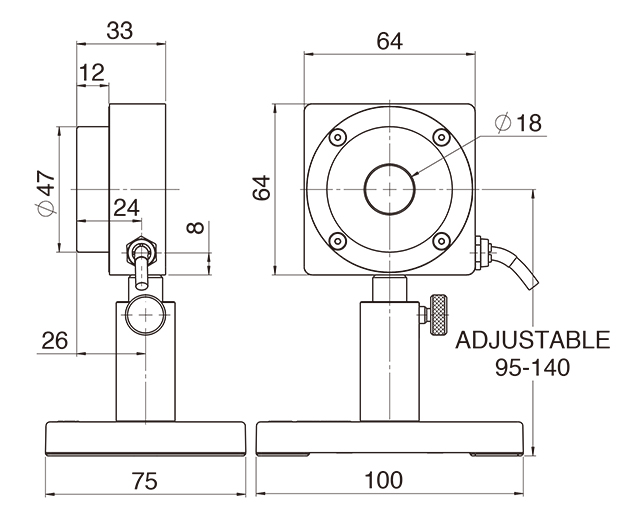

図面
15(50)A-PF-DIF-18
