水冷サーマルセンサー 拡散反射コーン採用
120kW｜有効口径 ⌀200mm
120K-W
120K-W サーマルセンサーは、超高出力測定用レーザーパワーおよびエネルギー測定水冷センサーで、有効口径は200mmです。寸法は520x545x750mmです。10kW-120kWのパワー測定が可能で、直径100mmに拡大されたビームが拡散反射コーンに当たるように設計されており、1.07µmで校正されています。アプリケーションには、レーザー兵器測定および半導体リソグラフィープロセス用のレーザー測定が含まれています。
特長
- 波長範囲 0.9-1.1µm 拡散反射コーン採用
- パワーレンジ 10kW-120kW 水冷
- 有効口径 ⌀200mm
- 校正波長 1.07µm
ソフトウェア
WaterFlowMeter PCアプリケーション
ソフトウェア: WaterFlowMeter PCアプリケーション 水温と流量に基づくパワー測定。
ファームウェア: センサーのファームウェアは、WaterFlowMeter PCアプリケーションを介してアップグレードできます。
ファームウェアファイルをダウンロードするには、WaterFlowMeter PCアプリケーションの[ヘルプ/新しいファームウェア]画面に移動します。
注:WaterFlowMeter PCアプリケーションを実行する場合、水流量計 (6K-Wおよび120K-W) は、付属のRS232ケーブルを介してPCに直接接続されます。水流量計をOphirパワーメーターまたはStarLabとのOphirインターフェースで使用する場合、センサーはパワーを測定する標準のサーマルセンサーとしてのみ動作します。
仕様
| 製品名 | 120K-W |
|---|---|
| 吸収体 | BB - Broadband general purpose |
| 有効口径 | ⌀200 mm |
| 波長範囲 | 900-1100 nm |
| 最小パワー | 10 kW |
| 最大平均パワー | 120 kW |
| 後方散乱パワー | Less than 1% |
| 冷却方式 | Water |
|---|---|
| 寸法 | 520 x 545 x 750 mm (LxWxD) |
| ケーブル長 | 10 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

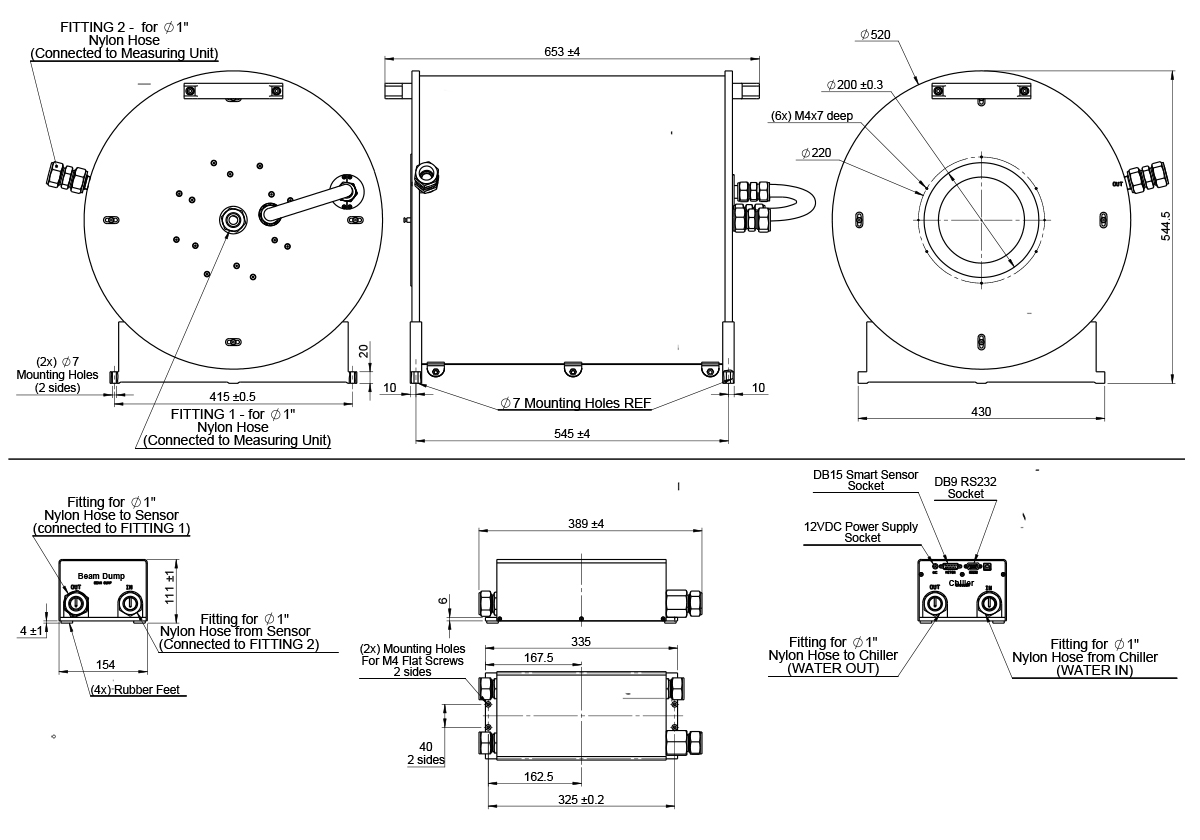

図面
120K-W
