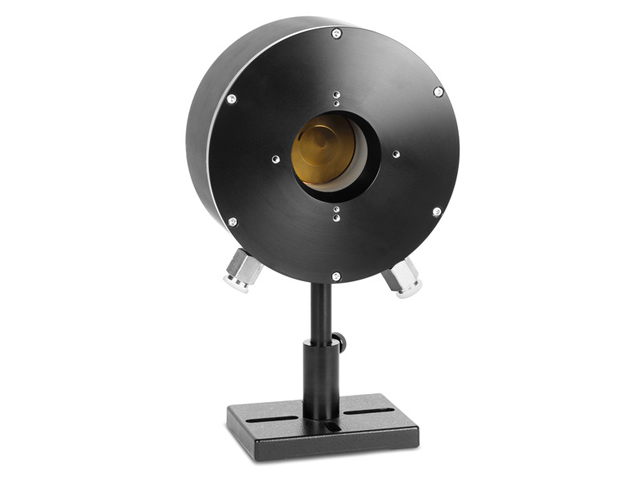

水冷サーマルセンサー BB型+ビームディフレクター
11kW｜有効口径 ⌀45mm
10K-W-BB-45
10K-W-BB-45 サーマルパワーセンサーは、超高出力測定用水冷センサーで、有効口径は45mmです。100W-11kWのパワー測定が可能です。拡散反射コーンを採用し、最大パワー密度は10kW/cm2です。波長範囲0.8-2µm、10.6µmに対応しています。
特長
- 波長範囲 0.8-2µm、10.6µm BB型+ビームディフレクター
- パワーレンジ 100W-11kW 水冷
- 有効口径 ⌀45mm
仕様
| 製品名 | 10K-W-BB-45 |
|---|---|
| 吸収体 | BB - Broadband general purpose |
| 有効口径 | ⌀45 mm |
| 波長範囲 | 800-2000 nm and 10.6 µm |
| 最小パワー | 100 W |
| 最大平均パワー | 11 kW |
| 後方散乱パワー |
~3.5% without Scatter Shield ~1% with Scatter Shield |
| 応答時間 | 2.7 s |
| 最大平均パワー密度 | 10 kW/cm2 |
|---|---|
| 冷却方式 | Water |
| 寸法 | ⌀146 x 70 mm |
| ケーブル長 | 5 m |
| CE コンプライアンス | Yes |
| UKCA コンプライアンス | Yes |
| 中国RoHS コンプライアンス | Yes |

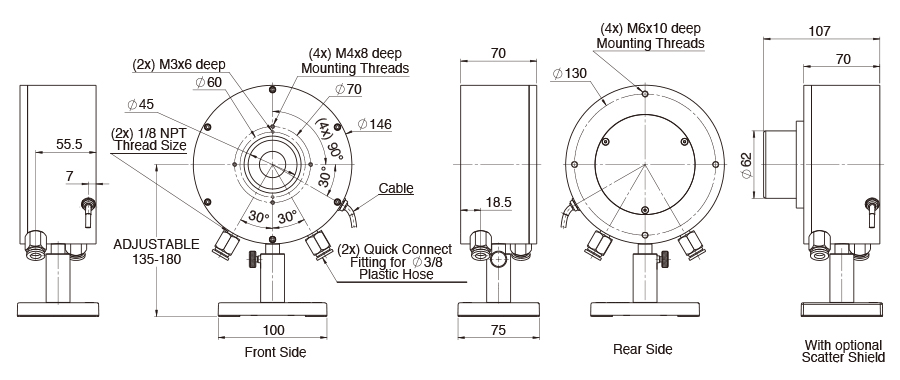

図面
10K-W-BB-45
技術資料
