産業オートメーション用
レーザーパワーメーター
Helios / Helios（イーサネット/IP対応）

50W～12000W

Helios はレーザーの照射時間を 0.3 秒～数秒に設定して入射することで、エネルギーと露光時間を計測し入射パワーを計算することで、最大12kWまで高出力レーザーのパワー測定が可能です。
露光エネルギー量を 5kJ 以下にすることで水冷却が不要となったため、センサーはコンパクトになりました。

センサーは本体の防塵性によりクリーンな状態を維持し、保護カバーは未使用時にセンサーを保護できるようにリモート制御で開閉が行えます。
またプロテクトウィンドウは高出力ビームの反射光を軽減させるため、AR コーティングが施されています。

Helios には、Profinet および RS232通信、またイーサネット / IP および RS232通信の２つのバージョンがございます。
簡易測定が可能 なソフトウェアが付属され、ユーザーのシステムへ容易に構築できます。

電源とRJ45のポートは２箇所あり、容易に既存のシステム系統に組み込みができるほか、RS232 通信でも同様に制御可能です。

カバー開放時
カバー開放時
カバー閉塞時 正面
カバー閉塞時 正面
カバー閉塞時
カバー閉塞時
  • カバー開放時
  • カバー閉塞時 正面
  • カバー閉塞時

特長

  • 水冷不要
  • 最大測定出力 12,000W
  • Profinet / イーサネット / IP および RS232 インターフェース
  • リモート駆動 保護カバー

アプリケーション

Helios は工場における、生産現場の自動化（ファクトリオートメーション）を念頭に設計された製品です。
Helios レーザーパワーメーターは、Profinet または RS232C 通信に対応しています。
専用ソフトも付属しており、システムへのインテグレーションも容易に行えます。

Helios は自動化されたプロセスの中の、

  • 品質管理
  • 品質改善
  • レーザー効率の向上

などの生産活動に最適です。

仕様

吸収体 LP2 型　吸収率～94 %
パワーレンジ 50 W ～ 12 kW
エネルギーレンジ 100 J ～ 5 kJ
照射時間（下記仕様参照） 0.3 ～ 4 s *1
波長 860 ～ 1100 nm *2
口径 50 mm
最大ビーム径 35 mm
最大エネルギー密度 4 kJ/cm2
校正精度 ± 3% *3
出力直線性（エネルギー） ± 1.5 % *4
再現性 ± 1 %
応答速度 3 s
次回測定までの時間 12 s
冷却が必要になるまでの
最大露光エネルギー量 		露光エネルギーが 30 kJ に達すると、最大動作温度の 60℃となります。
（例： 5000 W を 1 秒間、6 回照射した場合）
次回 5 kJ を 照射するまでの冷却時間は 3 分となります。
電源 24 VDC ± 5%, 最大 5 A（デイジーチェーン）
パワー消費量 24 VDC ± 5%, 最大 2 A
PC 通信 Profinet, RS232 / イーサネット / IP, RS232
寸法（L× W×H） 200 × 100 × 84 mm（カバー閉塞時)
200 × 123 × 144mm（カバー開放時)
マウント穴 位置 マウント穴 6.6 mm / スペース90 × 190 mm
重量 2.5 kg
動作温度 10～60 ºC
湿度 10～80 %

推奨露光時間とビーム径 （ガウシアンビームでの 1/e2）

レーザーパワー 推奨露光時間 1/e2 での最少 ビーム径
50 W 2 s 9 mm
100 W 2 s 9 mm
500 W 2 s 9 mm
1,000 W 1 s 9 mm
2,000 W 1 s 12 mm
5,000 W 1 s 18 mm
10,000 W 0.3 s 22 mm
12,000 W 0.3 s 25 mm
接続 RJ45 工業用 Ethernetコネクター×2,
Han PushPull Power Metal 24V 電源接続 (e)× 2
DB9 RS232 通信×1, LEDインジケーター×7
カバー 電動カバー
アクセサリー
  • ①
    Helios用電源ケーブル（P/N 7Z10458）
  • ②
    Profinet / イーサネット / IPプラグ RJ45 IP67 ケーブル（P/N 7E01295 / 7E01296）
  • ③
    D9F - D9MシールドRS232ケーブル 10m（P/N 7E01209）
  • ④
    Heliosウィンドウ交換キット（P/N 7Z08332）
コンプライアンス CE, 中国 RoHS
製品番号 7Z02768 / 7Z02789
  • *1
    繰り返しのあるパルスレーザーでも仕様に記載されている露光時間内であれば測定可能です。
  • *2
    波長が 780～860 nm の場合、追加誤差は±2%です。
  • *3
    エネルギーと露光時間の測定をしてパワーを算出しています。（矩形パルスと仮定しています。）
  • *4
    パルス幅は 0.3-4s です。
  • *5
    外部パワー電源はHelios本体の右側のジャックに接続してください。左側のコネクタはその他のデバイスに電源接続する際にご使用ください。（リング / ライントポロジ）左側を未使用時は防塵カバーによりクリーンな状態を保ちます。

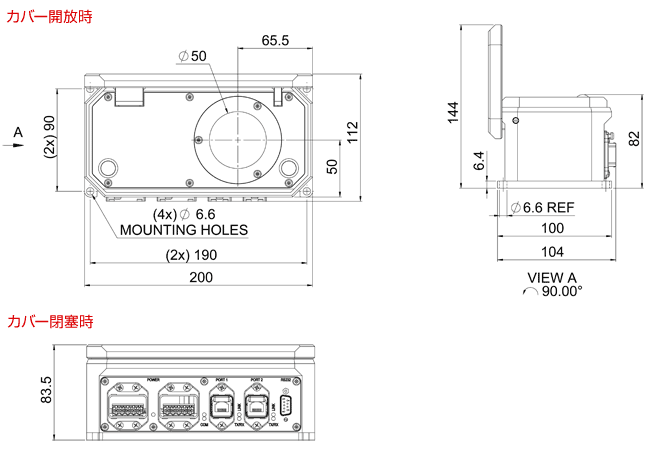

外形寸法図

技術資料

データシート

ユーザーガイド
