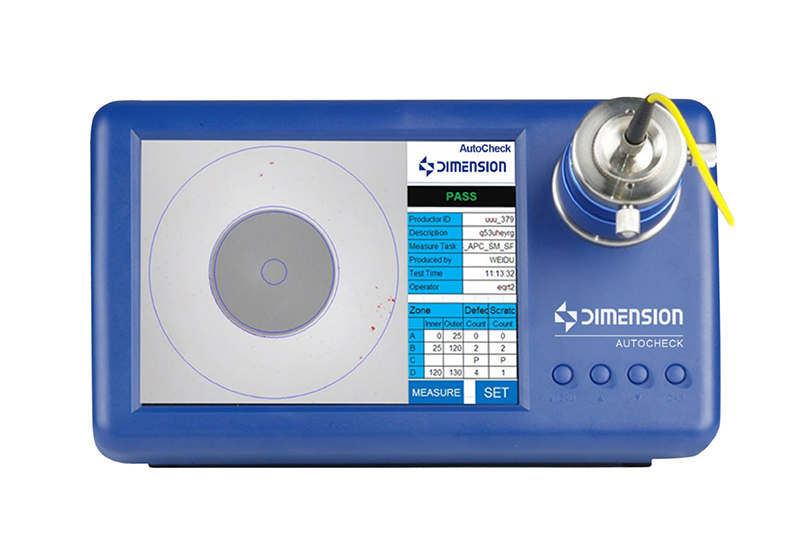

光コネクタの製造現場向けに特化した据置モデル

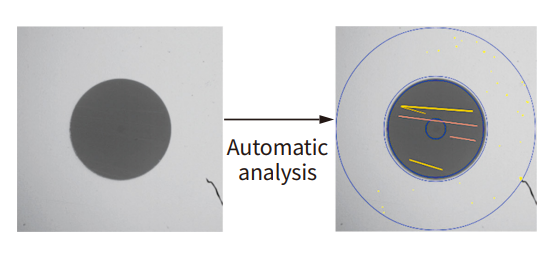

EASYCHECK で好評いただいた高精細な画像表示はそのままに、自動判定機能・レポート作成機能を搭載し、端面の検査・判定・記録を1台で担うことが可能です。
特長
POINT 1:PCレス・スタンドアローンで端面検査が完結

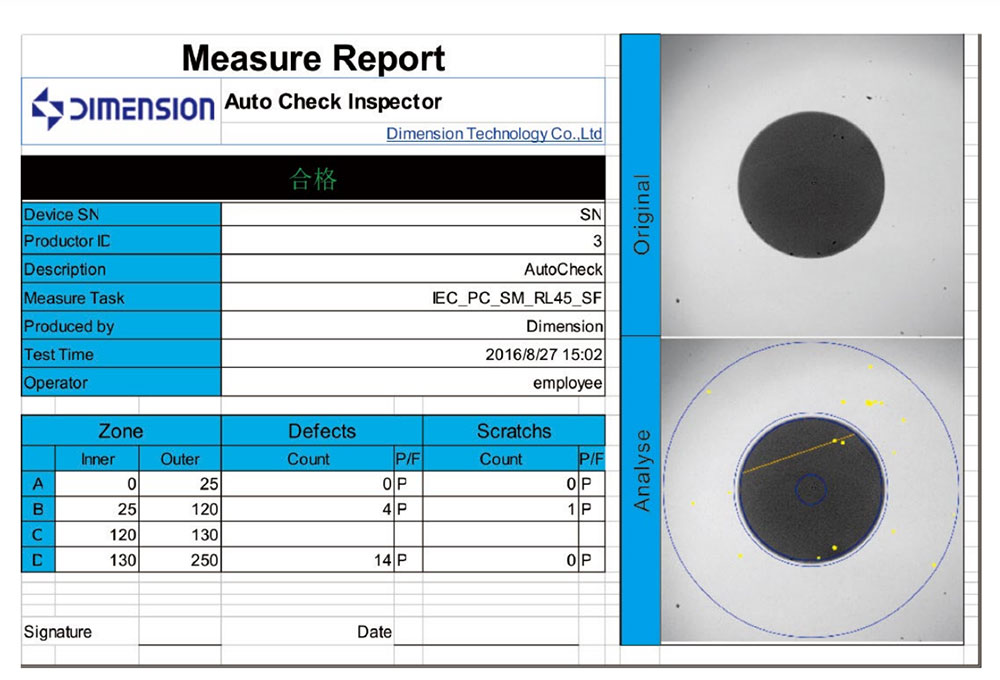

一台で光コネクタ端面検査が完結するよう、AUTOCHECK は自動判定機能、レポート作成機能など光コネクタ端面検査において必要な機能は全て備えています。
検査データは付属の SD カードに保存されるため、別途ソフトウェアのインストールは必要ありません。
POINT 2:20 種類以上と豊富なアダプタにより様々なコネクタに対応
SC コネクタ用など、標準添付のアダプタ以外にも、プションで MPO 用など、20 種類以上のアダプタを取りそろえています。
仕様
製品名 | AUTOCHECK |
---|---|
型番 | AC400KC |
外形寸法 | 270 x 245 x 155 mm |
重量 | 1.6 kg |
電源 | DC 12 V |
消費電力 | 3 W |
動作環境 | -10 ℃ ~ +40 ℃ |
保存環境 | -20 ℃ ~ +55 ℃ |
表示 | 8 インチ LCD モニタ(解像度:800×600) |
焦点合わせ | 手動 |
接続方法 | USB ポートx3、SDカードスロットx1、イーサネットx1 |
保存形式 | Excel ファイル |
観察倍率 | 400 倍 相当 |
視野範囲 | 250 x 180 µm |
端面合否判定機能 | あり |
標準添付アダプタ *1 | ⌀2.5mm フェルール用アダプタx1個 ⌀1.25mm フェルール用アダプタx1個 |
-
*1標準添付アダプタは全てPC研磨形状対応のものとなります。
APC研磨用のアダプタはオプションとなります。
その他、各種コネクタに合わせ、20種類以上のオプションを取りそろえています。
-
※当該製品群の仕様は予告なく変更となる可能性がございます。
