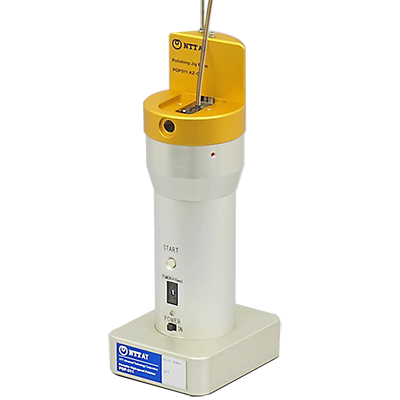

ハンディ型光コネクター研磨機
POP-311

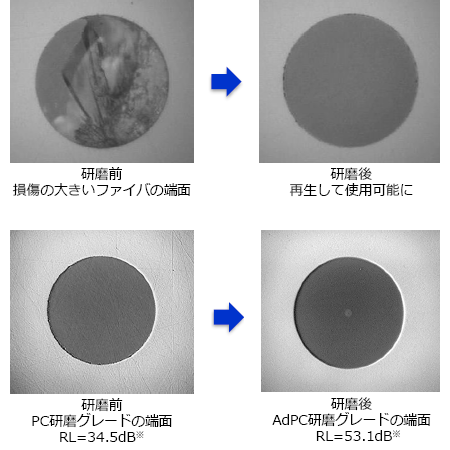

「光コネクタ端面に傷が・・・」
POP-311 があれば、お客様自身で再研磨可能です！
ハンディ型光コネクタ研磨機 POP-311は、 工場用量産研磨機の技術をそのままに、高品質・高精度な研磨をご提供します。
光ファイバー付きの部品や機器、または敷設済みの光ファイバーのコネクタ端面に傷を付けてしまった際など、 お客様自身で再研磨することが可能です。
またアタッチメントを交換するだけで幅広いコネクタ種類に対応、バッテリ駆動でコンパクトなサイズなので、持ち運びにも便利です。
特長
バッテリ駆動
入手の容易な充電式ニッケル水素電池（単3）やアルカリ電池（単3）が使用可能です。
AC アダプタ（別売り）も使用可能です。
高品質研磨
工場での量産用研磨機で培われた技術を惜しみなく投入しました。
研磨品質は工場用と同水準で、高精度な研磨端面品質を実現します。
超高速研磨
最高 700rpm の超高速研磨により、ほとんどの光コネクタは3～5工程（計 2～4分）で研磨できます。
- 接着剤除去～AdPC 研磨 ⇒ 150秒（SC コネクタ / 端子）
-
再研磨による AdPC 研磨 ⇒ 50秒（SC コネクタ / 端子）
（AdPC 研磨：アドバンスド PC 研磨）

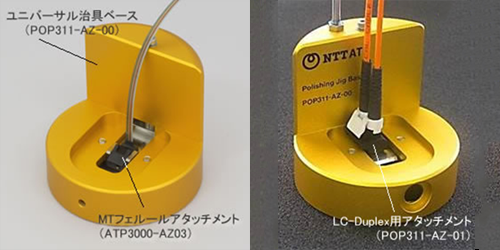

アタッチメント交換式で幅広い光コネクタに対応
ハンディ型の研磨機ながら、アタッチメントを交換するだけで、MPO コネクタ、単心コネクタ（UPC / APC）、各種キャピラリ、ファイバーのみの研磨など、幅広い光コネクタに対応します。
-
※アタッチメントは工場用研磨機 ATP-3000 と共通使用できます。
仕様
| 製品名 | ハンディ型光コネクタ研磨機 POP-311 本体 |
|---|---|
| 型 番 | POP311-X-02 |
| 対象コネクタ（フェルール） | SC、MU、FC、LC、MT、MTP/MPO™、 MTRJ 形光コネクタ、ガラスフェルール 及び カスタム |
| 研磨特性：曲率半径 | 10～25 mm |
| 研磨特性：凸球面偏心 | < 50 μm |
| 研磨特性：ファイバ引込 | < 0.05 μm |
| 研磨特性：反射減衰量 | > 50 dB |
| 重 量 | 830 g（電池除く） |
| 電 源 | 充電式ニッケル水素もしくはアルカリ電池（単3×4本） or AC アダプタ（100-120V, 100-240V）*別売り |
| 外形寸法 | 90 W × 75 D × 212 H（mm） |
-
※仕様は予告無く変更する場合がございます。あらかじめご了承ください。
オプション
ハンディ型光コネクタ研磨機 POP-311は、お客様の研磨されたいコネクタタイプによって、必要な治具が異なります。
「どの部品を選べばいいか分からない・・・」という場合には、弊社で部品選定のお手伝いをしますので、以下ご確認の上、お問合せください。
<< ご確認事項 >>
- 対象コネクタ（例：FC / APC など）
-
※APC 研磨の場合：コニカル or ステップフェルール、どちらかもご指定ください。
- 再研磨用途以外の場合は、ご用途についてもお聞かせください。
- AC アダプタの有無（単三電池でも駆動します）
- キャリングケースの有無（持ち運びに便利です！）
電源
| 型番 | 品名 | 備考 |
|---|---|---|
| POP311-0-06 | AC アダプタ | 100-120V,100-240V 対応 |
研磨治具ベース
| 型番 | 品名 | 備考 |
|---|---|---|
| POP311-AZ-00 | ユニバーサル治具ベース | — |
研磨定盤
| 型番 | 品名 | 備考 |
|---|---|---|
| POP311-B-01S | SC / FC 用 | — |
| POP311-B-01M | MU / LC 用 | — |
| POP311-B-02 | APC / 粗研磨用 | APC 斜め面形成用 / MT フェルール研磨用 |
アタッチメント
| 型番 | 品名 | 備考 |
|---|---|---|
| ATP3000-AZ01 | SC / PC フェルール用 | — |
| ATP3000-AZ02 | FC / PC プラグ用 | — |
| ATP3000-AZ03 | MT 0° フェルール用 | — |
| ATP3000-AZ04 | SC / APC-C フェルール用 | コニカルフェルール用 |
| ATP3000-AZ05 | LC・MU / PC フェルール用 | — |
| ATP3000-AZ06 | LC / PC プラグ用 | — |
| ATP3000-AZ07 | SC / PC プラグ用 | — |
| ATP3000-AZ08 | LC / APC プラグ用 | — |
| ATP3000-AZ09 | SC / APC-C プラグ用 | コニカルフェルール用 |
| ATP3000-AZ10 | FC / APC-C プラグ用 | コニカルフェルール用 / ナローキー用 |
| ATP3000-AZ11 | FC / APC-S プラグ用 | ステップフェルール用 /ナローキー用 |
| ATP3000-AZ12 | MT-RJ フェルール用 | — |
| ATP3000-AZ13 | MT 8°フェルール用 | — |
| ATP3000-AZ14 | ⌀2.5mm V-溝 用 | — |
| ATP3000-AZ15 | ⌀1.25mm V-溝 用 | — |
| ATP3000-AZ16 | ST / PC プラグ用 | — |
| ATP3000-AZ21 | E2000/APC フェルール用 | — |
| POP311-AZ-01 | LC-Duplex 用 | — |
ケース
| 型番 | 品名 | 備考 |
|---|---|---|
| POP311-0-10 | キャリングケース |
消耗品
| 型番 | 品名 | 備考 |
|---|---|---|
| POP311-P-01 | ゴムパッド（SC / FC 用） | 3 枚/式 |
| POP311-P-02 | ゴムパッド（MU / LC 用） | 3 枚/式 |
| — | 研磨フィルム | 研磨工程により異なりますので、別途お問合せください。 |
