ライトガイド結合型LED光源用アクセサリー
GCSシリーズライトガイド結合型LED光源用のアクセサリーをご紹介します。
3mmコアリキッドライトガイド用ヒートシンク
リキッドライトガイド
Type-A GCS光源専用のライトガイドアダプタ
Type-B GCS光源用ライトガイドアダプタ
GCSシリーズライトガイド結合型LED光源用アクセサリー
1. GCSシリーズLED光源用電気ケーブル
型番：ACC-GCS-C05

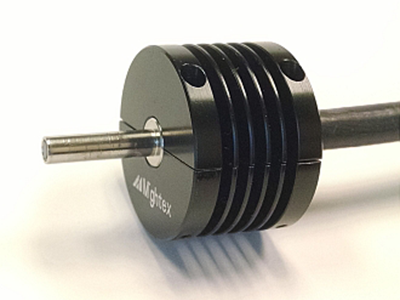

2. 3mmコアリキッドライトガイド用ヒートシンク
型番：ACC-LLG-HS-03

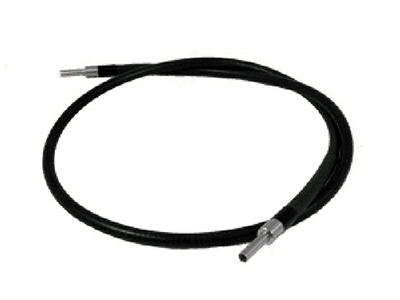

3. リキッドライトガイド
| 型番 | コア径 (mm) | 開口数 | 波長範囲 (nm) | 長さ (m) | フェルール外径 (mm) |
|---|---|---|---|---|---|
| LLG-03-59-300-0650-1 | 3 | 0.59 | 300-650 | 1 | 5 |
| LLG-03-59-300-0650-2 | 3 | 0.59 | 300-650 | 2 | 5 |
| LLG-03-59-340-0800-1 | 3 | 0.59 | 340-800 | 1 | 5 |
| LLG-03-59-340-0800-2 | 3 | 0.59 | 340-800 | 2 | 5 |
| LLG-03-59-420-2000-1 | 3 | 0.59 | 420-2000 | 1 | 5 |
| LLG-03-59-420-2000-2 | 3 | 0.59 | 420-2000 | 2 | 5 |
| LLG-05-59-340-0800-1 | 5 | 0.59 | 340-0800 | 1 | 7 |
| LLG-05-59-420-2000-1 | 5 | 0.59 | 420-2000 | 1 | 7 |
| LLG-05-59-420-2000-2 | 5 | 0.59 | 420-2000 | 2 | 7 |

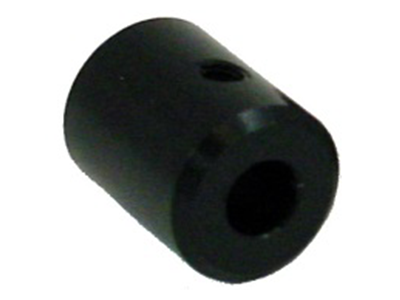

4. Type-A GCS光源専用ライトガイドアダプタ
Type-A GCS光源には、直径5mmフェルール用標準ライトガイドアダプタ（A0510）が付属しています。
その他のアダプタ（および追加の標準アダプタ）は以下です。
| 型番 | フェルール外径 (mm) | フェルール長 |
|---|---|---|
| ACC-GCS-A0510 | 5 | 10mm 以上 |
| ACC-GCS-A0610 | 6 | 10mm 以上 |
| ACC-GCS-A0710 | 7 | 10mm 以上 |
| ACC-GCS-A0810 | 8 | 10mm 以上 |

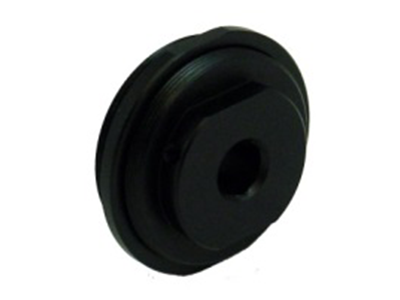

5. Type-B GCS光源用ライトガイドアダプタ
| 型番 | フェルール外径 (mm) | フェルール長 | 備考 |
|---|---|---|---|
| ACC-GCS-A0515 | 5 | 15mm かそれ以上 | Type-B GCS のみ |
| ACC-GCS-A0715 | 7 | 15mm かそれ以上 | Type-B GCS のみ |
| ACC-GCS-A0815 | 8 | 15mm かそれ以上 | Type-B GCS のみ |
| ACC-GCS-A1015 | 10 | 15mm かそれ以上 | Type-B GCS のみ |
仕様

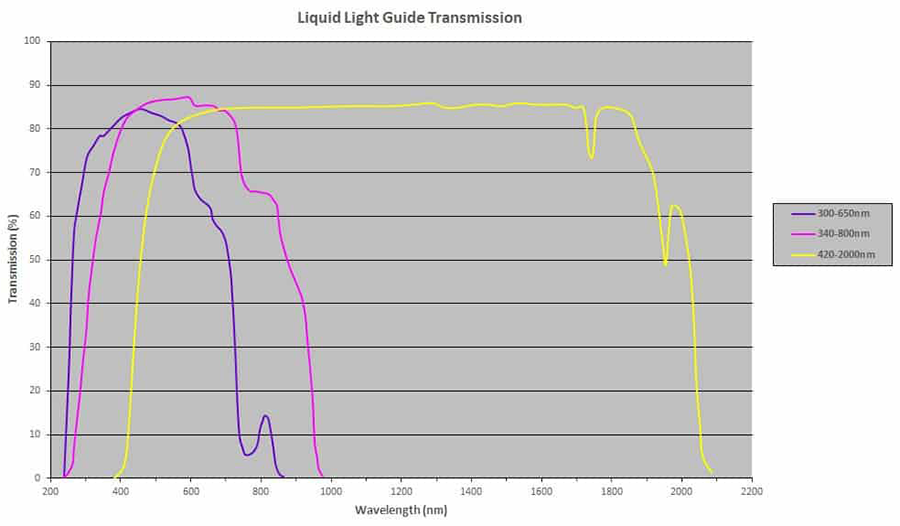

リキッドライトガイド透過率
