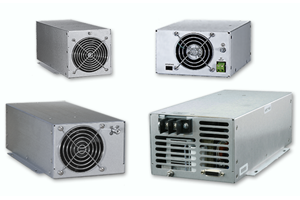

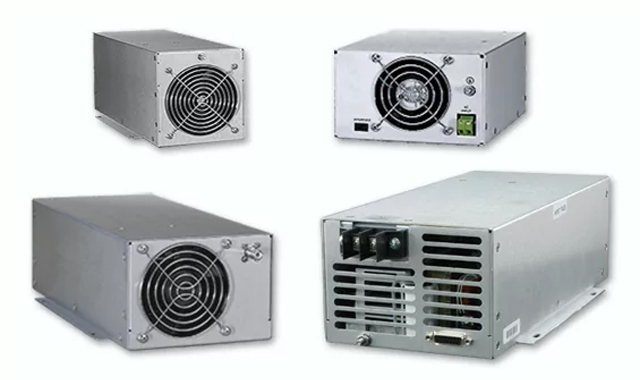

キャパシターチャージング電源
CCPF／CCHPシリーズ
- 産業用高出力のパルスレーザー用のOEM電源として最適
- リーク電流 350µA以下で医用機器内でも使用可能
- EN55011準拠
仕様
| 据え置き型 | 最大出力 Poutmax |
最大出力電圧 Voutmax |
入力電圧 [VAC] |
入力電流 [A@VAC] |
サイズ(LxWxH) [mm] |
重量 [lbs] |
|---|---|---|---|---|---|---|
| CCPF-500-XX | 500J/sec | 500V to 4kV | 90～264 | 5.5@115 | 232×152×94 | 4.5 |
| CCPF-1500-XX | 1500J/sec | 500V to 4kV | 90～264 | 15@115 | 323×146×104 | 8 |
| CCPF-2000-XX | 2000J/sec | 500V to 4kV | 180～264 | 11@220 | 322×146×104 | 8 |
| CCPF-3500-XX | 4000J/sec | 500V to 4kV | 180～264 | 20@220 | 36×134×152 | 15 |
| CCPF-1500-XX -SYS*1 | 1500J/sec | 500V to 4kV | 180～264 | 15@220 | 323×146×129 | 12 |
-
*1内部に150mAシンマー電源と＋24Vの予備電源を含みます。
| ラックマウント型 | 最大出力 | 最大出力電圧 | 入力電圧 [VAC] |
入力電流 [A@VAC] |
サイズ(LxWxH) [mm] |
重量 [lbs] |
|---|---|---|---|---|---|---|
| CCPF-2000-XX | 2000J/sec | 500V to 15kV | 180～264 | 11@220 | 419×439×94 | 20 |
| CCPF-6000-XX | 6000J/sec | 500V to 4kV | 36@220 | 419×439×94 | 25 |
CCHP 3⌀ 高出力キャパシタチャージング電源
| CCHP 3⌀ モデル |
最大出力 | 最大出力電圧 | 入力電圧 [VAC] | 入力電流[A@VAC] | サイズ (LxWxH)[mm] |
|---|---|---|---|---|---|
| CCHP-3500 | 3500J/sec | 250V to 4kV | 200-240VAC, 3⌀ 50/60Hz | 13.7/⌀ @200 7.2A/⌀ @380 |
439×422×94 |
| CCPF-6000 | 6000J/sec | 250V to 4kV | 380-480VAC, 3⌀ 50/60Hz | 23.5/⌀ @200 11.6A/⌀@380 |
439×422×94 |
