低ノイズバタフライ デジタルLDコントローラー
CTL200-0
変調、温度制御も可能
TECコントローラーと組合せたデジタル低ノイズレーザーダイオードドライバです。
最大 600mAのレーザー電流を、最大 3.2Vのコンプライアンス電圧で駆動します。 これは、低ノイズバタフライ デジタルLDコントローラー CTL200のネジ留め式端子バージョンです。
仕様
電流ドライバ
| B-200 (200 mA) | B-400 (400 mA) | B-600 (600 mA) | |
|---|---|---|---|
| 駆動電流 | 5 - 225 mA | 10 - 450 mA | 15 - 675 mA |
| 駆動電流分解能 | 5 µA | 10 µA | 15 µA |
| コンプライアンス電圧（最大電流時 | up to 3.3 V | up to 3.3 V | up to 3.2 V |
| RMS ノイズ（10 Hz - 1 MHz） | 220 nArms | 430 nArms | 650 nArms |
| 電流ノイズ密度（1 kHz） | 230 pA/√Hz | 450 pA/√Hz | 670 pA/√Hz |
| 1 / f コーナノイズ | 100 Hz | 100 Hz | 100 Hz |
| 温度計数 | 35 ppm/°C | 35 ppm/°C | 35 ppm/°C |
| スロースタート (90 % setpoint) | 5000 ms | 5000 ms | 5000 ms |
| 変調利得 | 250 µA/V, 2.5 mA/V, 25 mA/V |
500 µA/V, 5 mA/V, 50 mA/V |
750 µA/V, 7.5 mA/V, 75 mA/V |
| 3 dB 変調帯域 | 10 MHz | 10 MHz | 10 MHz |
TEC コントローラ
| B-200 (200 mA) | B-400 (400 mA) | B-600 (600 mA) | |
|---|---|---|---|
| 最大電流 | 1.15 A | 1.15 A | 1.15 A |
| コンプライアンス電圧 | ±3 V | ±3 V | ±3 V |
| 温度安定性 | 0.002 ℃/ ℃ | 0.002 ℃/ ℃ | 0.002 ℃/ ℃ |
LD パワーモニタ
| B-200 (200 mA) | B-400 (400 mA) | B-600 (600 mA) | |
|---|---|---|---|
| PD 電流 | 0 - 2.5 mA | 0 - 2.5 mA | 0 - 2.5 mA |
その他
| B-200 (200 mA) | B-400 (400 mA) | B-600 (600 mA) | |
|---|---|---|---|
| 大きさ | 58 x 100 x 15 mm | 58 x 100 x 15 mm | 58 x 100 x 15 mm |
| 重さ | 38 g | 38 g | 38 g |
| 電源電圧 | 7.5 V to 12.5 V | 7.5 V to 12.5 V | 7.5 V to 12.5 V |
| 動作温度 | 0℃ - 50 ℃ | 0℃ - 50 ℃ | 0℃ - 50 ℃ |
| 互換性のあるレーザ | Floating diodes | Floating diodes | Floating diodes |

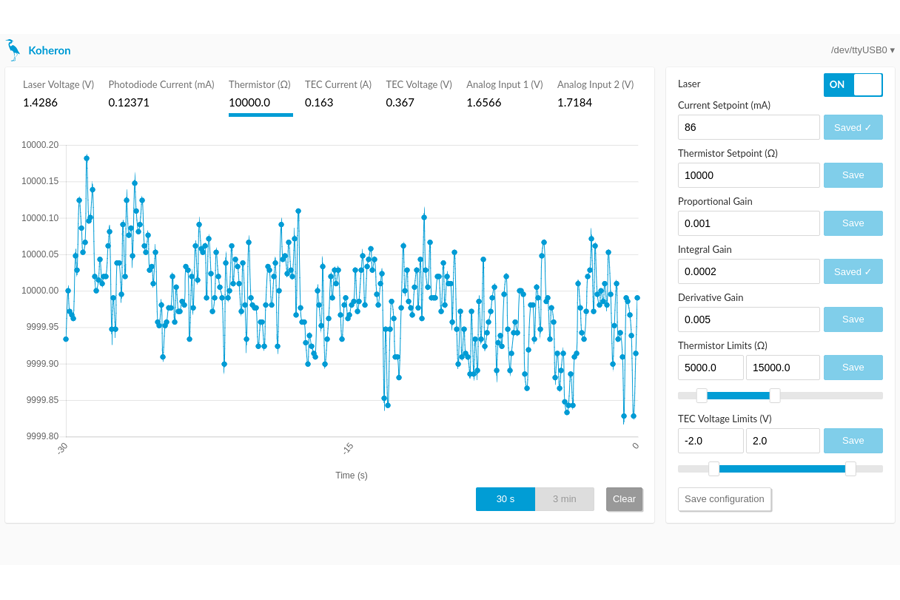

温度安定性
電流安定性
25℃、12 時間経過時の電流安定性です。
CTL200-B-200 を 200mA に設定。
電流は ±10ppm の範囲で安定しています。
温度計数
CTL200-B-600 を 550mA に設定して、0～55℃環境温度での電流変動。
5Ω の高精度抵抗と 7.5-digit デジタル電圧計で測定。
温度計数は 30ppm/℃以下

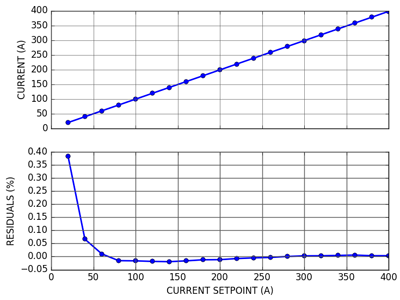

電流線形性
CTL200-B-400 の測定結果
21℃、5Ω の高精度抵抗と 7.5-digital デジタル電圧計で校正
50mA 以上では 0.1% の相対差
変調測定
DC 変調入力ポート：DC から 10MHz まで
AC 変調入力ポート：100kHz 以上
