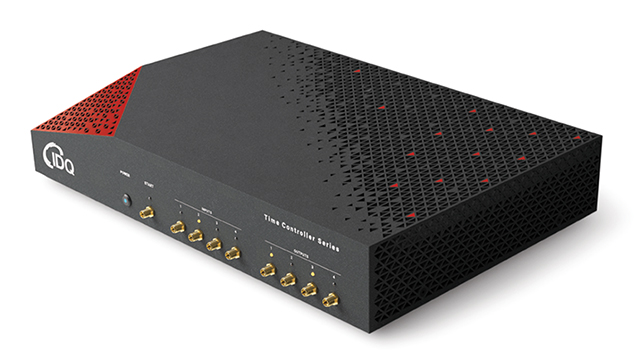

タイムコントローラー
ID1000
ID1000-MASTER / ID1000-TCSPC
物理、バイオ、材料科学の実験に、データ処理の要
分解能1ps、ジッター4ps（High Resolution OPTION）に性能アップ、測定の範囲を広げます。 タイム ・ タガー、コインシデンス ・ カウンター、ディレイ / パターン ・ ジェネレータ を1台に集約。
高分解能イベントタイミング＆相関、時間-デジタル変換とマルチトリガ遅延発生器の組合わせは、最近では物理学、生物学、材料科学の実験で広く使用されています。 タイムコントローラーは、そのような実験のための理想的な装置です。 信号の到達時刻を記録するタイム ・ タガー、信号の一致相関を計測、ヒストグラム化するコインシデンス ・ カウンター、信号に遅延を付加、信号を生成するディレイ / パターン ・ ジェネレータなど、複数の電子機器の機能を1つに集約しました。
MASTER, TCSPC 2つのバージョンがあり、用途に応じて選べます。 機能をオプション化して、拡張性も備えた測定器です。
特長
- 64以上の入力チャネルに対応したマルチデバイス同期機能
- 分解能1ps、ジッター4ps以下 (High Resolution Option)
- 低信号アプリケーションのための優れたDNL
- 入力とリファレンスを交換可能な入力5チャネル
- 高分解能モード：全入力において最大300MHz、分解能3ps
- 高速モード：1入力あたり最大100MHz、分解能100ps
- 4つの同時計数ヒストグラムを並行して測定
- 同時計数フィルターリングの有無にかかわらず、すべての検出イベントの正確な到着時刻を記録
- パターンや幅をカスタマイズできる、4つの出力チャネルからのテーラードパルス（NIMまたはTTL）
- 高度な統合ロジック：2倍、3倍、4倍の同時発生をリアルタイムでフィルターリング
- LabViewとPythonスクリプトのセットで、迅速かつ簡単にラボに統合可能
用途
- QKD 、量子通信
- 量子コンピューター、量子光学
- TCSPC、フォトルミネッセンス、分光
- 蛍光寿命イメージング（FLIM）
- シングルフォトンディテクタの特性評価
- OTDR
- LIDAR
仕様
| 機能 | High Speed | High Resolution (1) | MASTER | TCSPC |
|---|---|---|---|---|
| 入力チャネル数 | 5 | 5 | 〇 | 〇 |
| 入力チャネル数（連結）(2) | > 64 | > 64 | 〇 | |
| 時間ビン幅（最小） | 100 ps | 1 ps | 〇 | 〇 |
| タイミング・ジッター / ch（RMS）(3) | < 28 ps | < 4 ps | 〇 | 〇 |
| DNL (RMS) （最大） | < 10 ps | < 0.2 ps | 〇 | 〇 |
| 入力カウントレート（最大）(4) | 5 x 100 MHz | 300 MHz | 〇 | 〇 |
| タイムスタンプレート（最大）(5) | 10 M events/s | 10 M events/s | 〇 | 〇 |
| 入力電圧範囲 | -2 V ～ +2 V | -2 V ～ +2 V | 〇 | 〇 |
| 入力チャネル遅延 | 1 ps to 4 ms (1 ps steps) | 1 ps to 4 ms (1 ps steps) | 〇 | 〇 |
| 出力チャネル | 4 | 4 | 〇 | |
| 出力パルスフォーマット | NIM or TTL | NIM or TTL | 〇 | |
| 出力レート/ ch（最大） | 250 MHz | 250 MHz | 〇 | |
| 出力パルス幅（最小） | 6 ns (TTL), 1 ns (NIM) | 6 ns (TTL), 1 ns (NIM) | 〇 | |
| 入出力遅延 | 400 ns | 1500 ns | 〇 |
-
①HR オプション
-
②16台のタイムコントローラーを同期させた場合の入力可能なチャネル数。
-
③高速入力パルスの2チャネル開始停止ヒストグラムの幅をSQRT
(2) 倍で割って1チャネルジッターとして測定 高速モードのタイミングジッターは、ガウス型の機器応答プロファイルを想定した最悪のケースでの推定値です。 -
④シングルチャネルカウンタ、コインシデンスカウンタ、ヒストグラム処理で、1つのデバイスのすべての入力チャネルにわたって利用可能なカウントレート。
-
⑤最大4組のタイムスタンプを並列に測定し、合計で最大タイムスタンプレートまで測定します。
