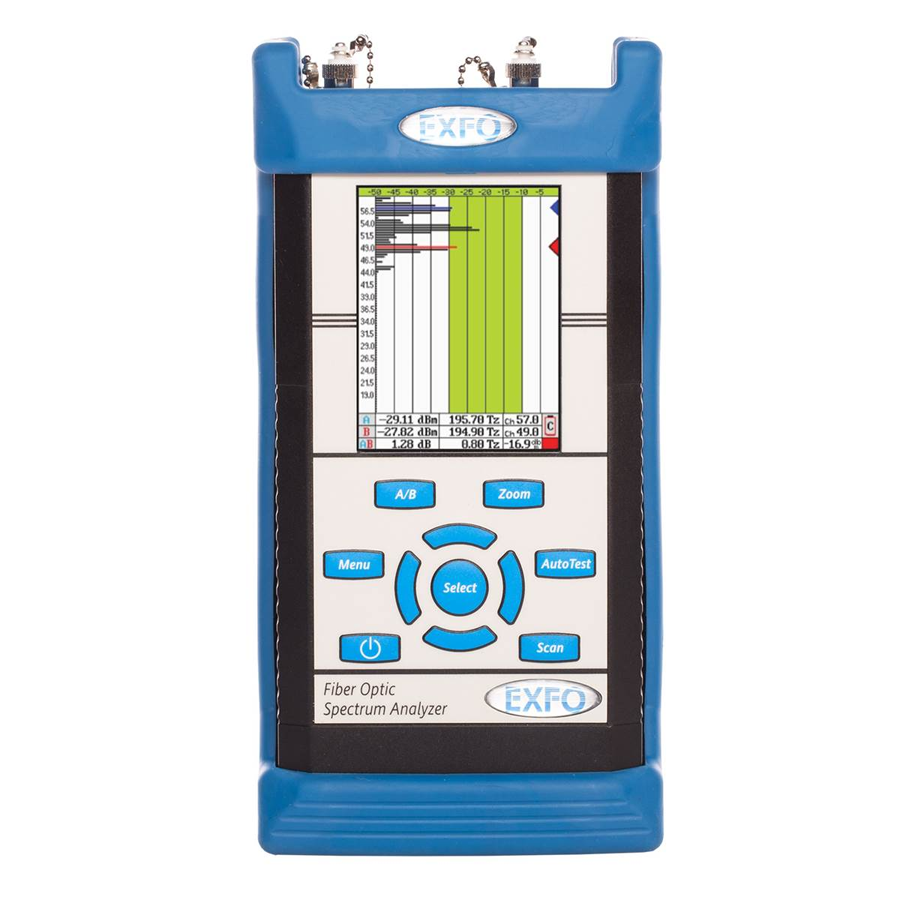

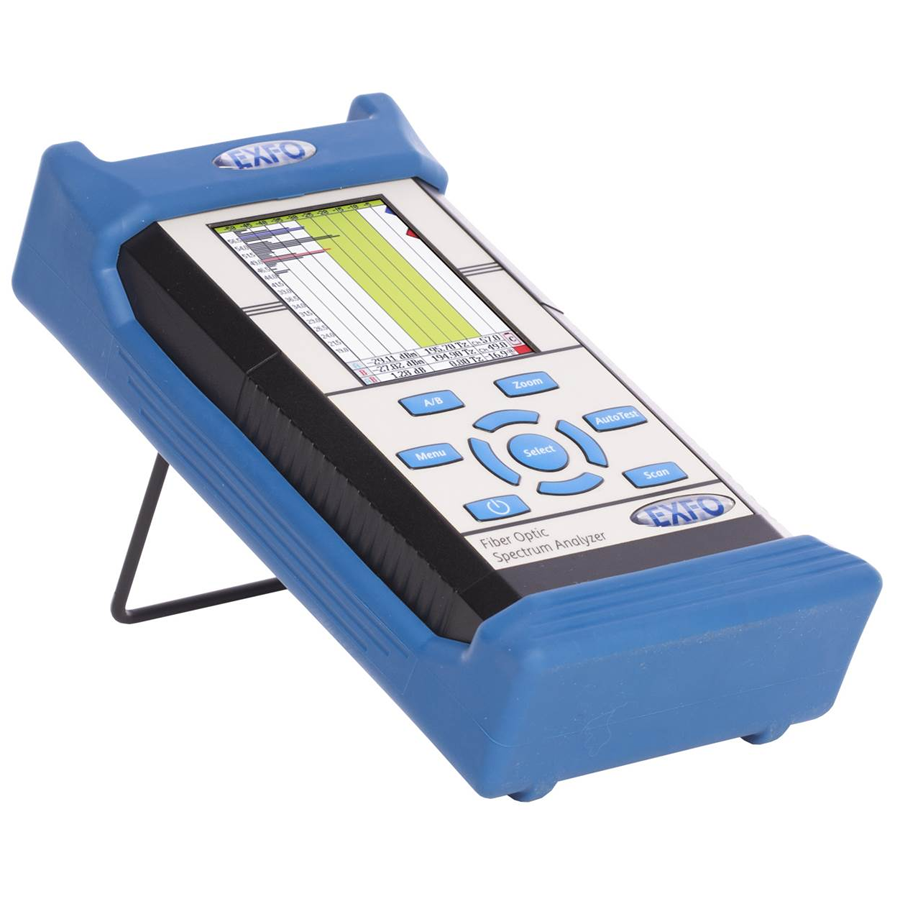

ハンドヘルド型 DWDM パワーメーター
FOT-5205
ITU-T 50GHz / 100GHz チャネル測定が < 0.5 秒で可能な、
DWDM用パワーメーター（ チャネルチェッカ ）です。

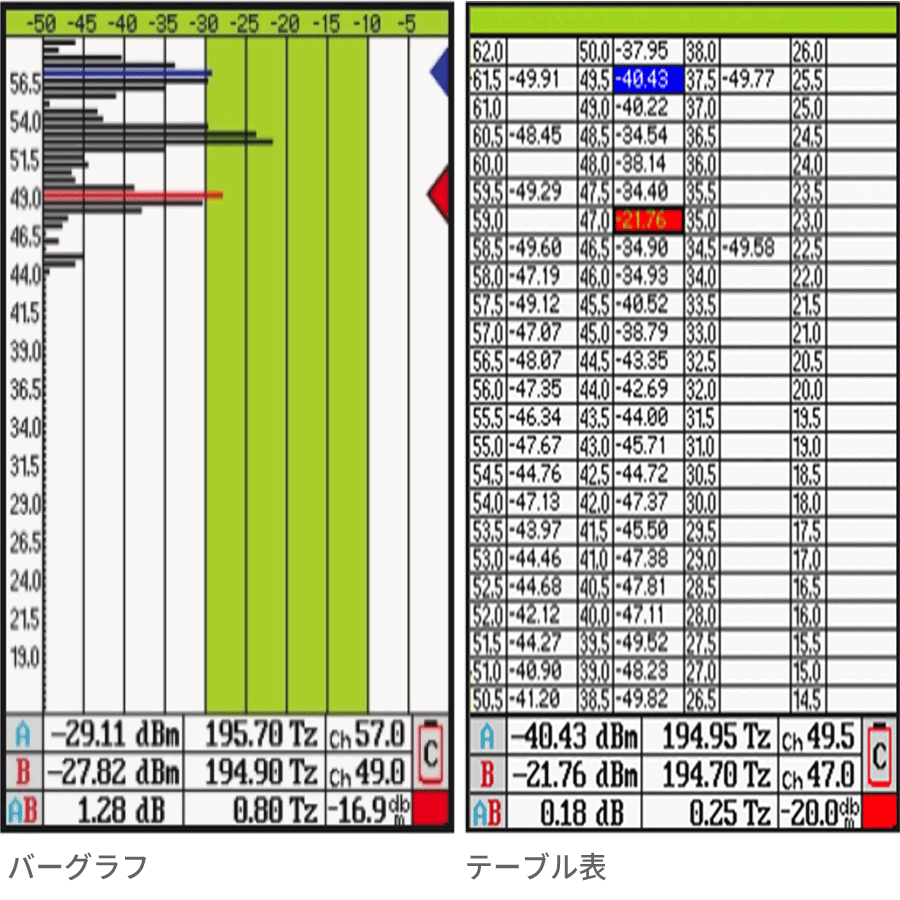

バーグラフ / テーブル表によるシンプルな測定結果表示。
合否判定閾値設定可 Remote PHY 開発に最適な1台です。
特長
- 電気 (RJ-45) / 光 (SFP) 、2ポート搭載
- Android / iOS に対応。
- セットアップ / 試験/レポート作成 / ファームウエアのアップデート、 全てをスマートデバイス経由でコントロール可能
仕様
SPECTRAL MEASUREMENT
| Wavelength range | 1527.99 - 1565.90 nm (196.20 - 191.45 THz) |
|---|---|
| Channel spacing | DWDM 50 GHz and 100 GHz |
| Wavelength uncertainty (nm) | ±0.1 |
POWER MEASUREMENT
| Dynamic range per channel (dBm) | +10 to - 48 |
|---|---|
| Maximum total safe power (dBm) | +28 |
| Absolute power uncertainty (dB) | ±1 |
OPTICAL MEASUREMENT
| Optical rejection ratio at 0.4 nm (50 GHz) (dB) |
40 |
|---|---|
| PDL (dB) | ±0.3 |
| ORL (dB) | > 35 |
| Measurement time (s) | < 0.5 |
GENERAL SPECIFICATIONS

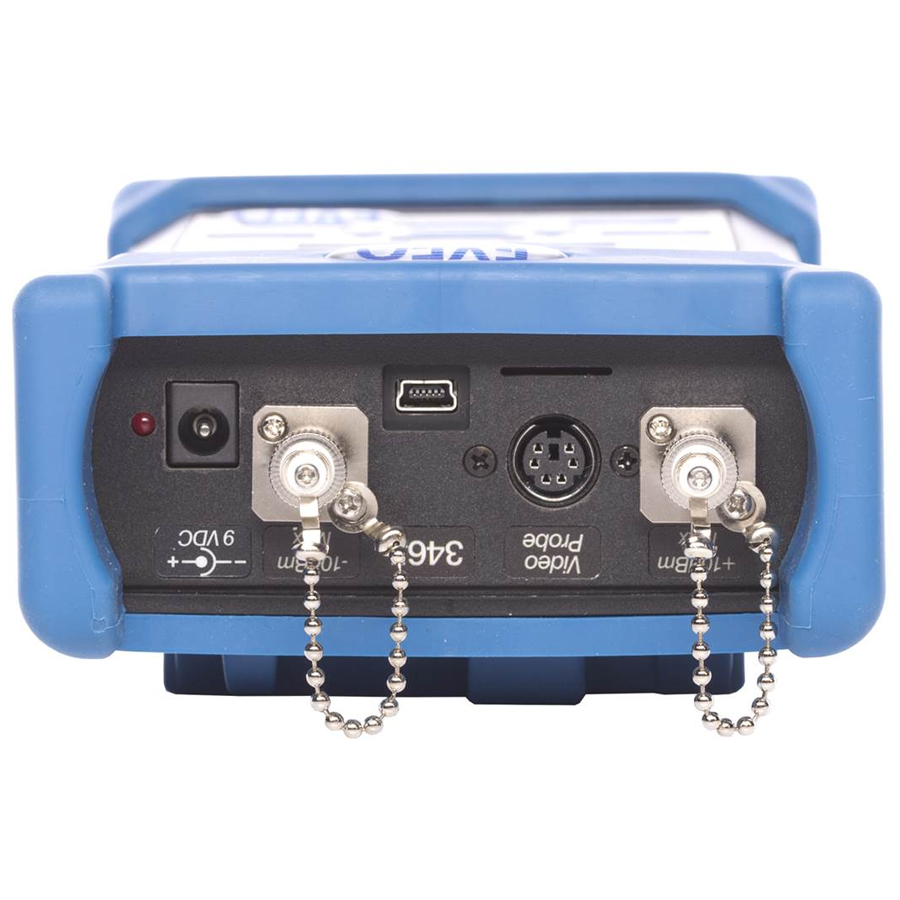

| Connectors | Interchangeable SC and FC fiber adapters. Choice of UPC or APC model. |
|---|---|
| Size (H x W x D) | 194 mm x 99 mm x 40 mm (7 5/8 in x 3 7/8 in x 1 1/2 in) |
| Weight | 0.72 kg (1.6 lb) |
| Battery | Rechargeable NiMH - 4 hours operating time |
| Power supply | 100-240 universal US, GB, EU, AU mains |
Temperature
| operating | -10 °C to 50 °C (32 °F to 120 °F) |
|---|---|
| storage | - 20 °C to 50 °C (-4 °F to 120 °F) |
Notes
-
*1Typical.
