2-16μm中赤外 / 遠赤外線対応
ビームプロファイラー
WinCamD™-IR-BB
ビームプロファイラーとは、レーザ光のビーム径や空間的な強度分布を測定/分析する機器です。
WinCamD™-IR-BB は近年注目されてきている中赤外（MWIR）から遠赤外（FIR）までを１台でカバーする赤外対応の カメラタイプ、ビームプロファイラーです。
ディテクターにはマイクロボロメーター（ピクセルサイズ：17μm pixles）を採用し、ブロードな測定可能波長範囲（2-16μm）と非常に高い感度を併せ持ちます。
また、シャッターを組み込むことにより、 完全自動の non-uniformity correction が可能となっています。
本製品は64 bit のWindows 7、8、8.1、10 に対応しています。
32 bitは対応していません。
前面
側面
背面
ISO 11146 compliant measurement of 50 μW 3.39 μm HeNe laser
特長
- 2～16 μm 対応（マイクロボロメータ）
- 解像度：640 × 480 px
- ピクセルサイズ：17 μm pixel
- 10.8 × 8.2 mm アクティブエリア
- Low irradiance capability：～75 μW/cm²@5 x peak-to-peak noice
- 7.5 FPS
- USB3.0 バスパワー駆動
- チョッパ 及び、TEC なし
-
Integrated shutter allowing for
・ HyperCal™ーDynamic Noise and Baseline Correction software
・ Automated non-uniformity correction (NUC) - ≥1000：1 Signal to RMS Noise
- 14-bit ADC
-
14 ms thermal time constant
・ Measure pulsed lasers with PRR≥1 kHz - Parallel capture on multiple camers
-
Beam propagation analysis
・ ISO 11146 M² option
・ Beam divergence measurements
・ Focus finding
仕様
| Sensor | Vanadium oxide (VOx) microbolometer |
|---|---|
| Wavelength | Broadband MWIR/FIR: 2 to 16 µm |
| Pixel Count, H x V | 307 kilopixels, 640 x 480 |
| Image Area | 10.88 x 8.16 mm |
| Pixel Dimension | 17 x 17 µm |
| Min. Beam (10 pixels) | ～170 µm |
| Shutter Type | Rolling |
| Max. Full Frame Rate | 30 Hz (7.5 for export) |
| Signal to RMS Noise | ≥1000:1 |
| Opt./Elec. dB | 30/60 |
| ADC | 14-bit |
| Measurable Sources | CW beams, pulsed sources (auto-trigger sync) |
| Measured Beam Powers | See the Approximate Saturation Power Limits graph |
| Manual Beam Attenuation | Provided 1" ND-1 and ND-2 reflective Germanium filters. |
| Displayed Profiles | 2-D & 3-D plots 10, 16, 256 or max colors or gray. Contoured display at 10 and 16 color. |
| Measured & Displayed Profile Parameters | Raw and smoothed profiles [Triangular running average filter up to 10% FWHM] |
| Beam Diameter | Diameter at two user set Clip levels Gaussian & Second Moment beam diameters Equivalent diameter above a user defined Clip level Equivalent Slit and Knife Edge diameters |
| Beam Fits | Gaussian & Top Hat profile fit & % fit Equivalent Slit profile |
| Beam Ellipticity | Major, Minor & Mean diameters. Auto-orientation of axes. |
| Centroid Position | Relative and absolute Intensity Weighted Centroid and Geometric Center Beam Wander Display and Statistics |
| Measurement Accuracy | 5 µm processing resolution for interpolated diameters Absolute accuracy is beam profile dependent - ～10 µm accuracy is frequently achievable Centroid accuracy is also beam dependent. It can be as good as ±10 µm since it is arithmetically derived from all pixels above the centroid clip level. |
| Processing Options | Image & profile Averaging, 1, 5, 10, 20, Continuous. Background Capture and Subtraction. User set rectangular Capture Block for capture User set or Auto ellipse Inclusion region with beam tracking for processing *.ojf files save all WinCamD custom settings for particular test configurations |
| Pass/Fail display | On-screen selectable Pass/Fail colors. Ideal for QA & Production. |
| Log data and statistics | Min., Max., Mean, Standard Deviation, to 4096 samples |
| Relative Power Measurement | Rolling histogram based on user's initial input. Units of mW, µJ, dBm, % or user choice (relative to a reference measurement input) |
| Fluence | Fluence, within user defined area |
| Certification | RoHS, WEEE, CE |
| Multiple Cameras | Up to 4 cameras, parallel capture. 1 to 8 cameras, serial capture. |
| Camera Dimensions‚ Width x Height x Depth |
73 x 73 x 52 mm |
| Optical depth from housing/filter to sensor ±0.2 mm |
15.5 mm |
| Mounting | 1/4"-20 holes aligned with sensor center |
| Weight (Camera with 1" NDL-2 Ge filter) | 422 g (14.9 oz) |
-
※製品仕様は改良等により、予告なしに変更となる場合あります。

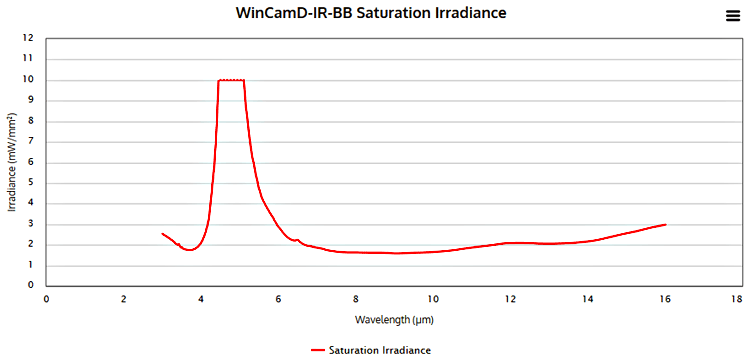

チャート
