• 新製品

GigE Vision対応
1インチ CMOS ビームプロファイラ

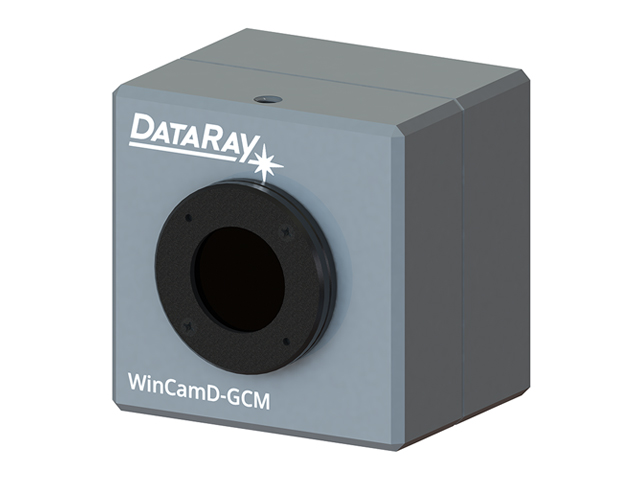

WinCamD™-GCM

WinCamD™シリーズにGigE Vision規格に対応したモデルが登場
Comming soon!!

ビームプロファイラーとは、レーザー光のビーム径や空間的な強度分布を測定 / 分析する機器です。
GigE Vision規格に対応することでケーブル長100mまで対応可能です。

標準モデルは 355~1150nm の波長帯まで測定可能です。
オプションで 1350nm 対応 (355~1350nm) 、NIR 対応 (1480~1605nm) 、もしくは UV 対応 (190~1150nm) が可能です。

特長

  • 新開発「MagND™」(磁石で積み重ね可能な ND フィルターシステム)に対応
  • 解像度 4.2MPixel(2048 x 2048pixels)、11.3 × 11.3mm のアクティブエリア、ピクセルサイズ 5.5µm pixels
  • 最大フレームレート 60 FPS
  • 現地交換可能なイメージセンサー
  • M² 測定オプションあり(ビーム伝播、広がり角、フォーカスの解析に)

アプリケーション

  • CW およびパルスレーザーのプロファイル測定
  • レーザーおよびレーザーシステムの点検、修理
  • 光学機器の組み立てと、装置のアライメント
  • ビーム位置の軌跡とログの記録
  • M² の測定(要 M2DU ステージ)

仕様

Specification Detail
Wavelength WinCamD-GCM: 355 to 1150 nm
WinCamD-GCM-1310: 355 to 1350 nm (includes long pass filter)
WinCamD-GCM-TEL: 1480 to 1605 nm
WinCamD-GCM-UV: 190 to 1150 nm
Pixel Count‚ H x V 4.2 MPixel‚ 2048 x 2048
Optical Format 1"
Image Area 11.3 x 11.3 mm
Pixel Dimension 5.5 x 5.5 µm
Min. Beam (10 pixels) ~55 µm
Shutter Type Global
Max Frame Rate* 60 Hz
Max Single Pulse Capture PRR 25 KhZ
Signal to RMS Noise 2,500:1 (34 dB optical / 68 dB electrical)
Electronic Shutter Range 40 μs to 2 sec (47 dB)
ADC 12-bit
Measurable Sources CW beams‚ pulsed sources;
CW to 12.6 kHz with single pulse isolation
Software configurable Auto-trigger‚
Synchronous & Variable Delay
Measured Beam Powers See Charts
Manual Beam Attenuation Includes ND-1, ND-2, and
ND-4 magnetic ND filters or C-mount ND filters
Displayed Profiles Line‚ 2D & 3D plots. Normalized or un-normalized.
Linear or Logarithmic‚
Zoom x102D‚ 3D in 10‚ 32 or max. colors or grayscale
Contoured display at 10 and 32 colors
Measured & Displayed Profile Parameters Raw and smoothed profiles
Triangular running average filter up to 10% FWHM
Beam Diameter Diameter at two user set Clip levelsGaussian & ISO 11146
Second Moment beam diameters
Equivalent diameter above a user defined Clip level
Equivalent Slit and Knife Edge diameters
Beam Fits Gaussian & Top Hat profile fit & % fitEquivalent Slit profile
Beam Ellipticity Major‚ Minor & Mean diameters.
Auto-orientation of axes.
Centroid Position Relative and absolute Intensity Weighted Centroid and
Geometric CenterBeam Wander Display and Statistics
Measurement Accuracy
(not limited to pixel size)
0.1 µm processing resolution for interpolated diameters.
Absolute accuracy is beam profile dependent - ~1 µm accuracy is
frequently achievable.Centroid accuracy is also beam dependent
(as good as ±1 µ since it is arithmetically determined
from all pixels above the centroid clip level).
Processing Options Image & profile Averaging‚ 1‚ 5‚ 10‚ 20‚ Continuous.
Background Capture and Subtraction.
User set rectangular Capture Block for capture
User set or Auto ellipse Inclusion region with beam tracking for processing
*.ojf files save all WinCamD custom settings for particular test configurations
Pass/Fail display On-screen selectable Pass/Fail colors. Ideal for QA & Production.
Log Data and Statistics Min.‚ Max.‚ Mean‚ Standard Deviation‚ to 4096 samples
Relative Power Measurement Rolling histogram based on user's initial input.
Units of mW‚ µJ‚ dBm‚ % or user choice
(relative to a reference measurement input)
Fluence Fluence‚ within user defined area
Certification RoHS‚ WEEE‚ CE
Multiple Cameras Up to 4 cameras, parallel capture.
1 to 8 cameras, serial capture.
Head Dimensions‚
Width x Height x Depth (mm)
67.2 x 67.2 x 54.0
Optical depth from housing/filter to sensor
(no window) ±0.2 mm
TBA
Mounting 1/4"-20 thread, 8 mm deep
Weight‚ Camera w/ MagND and filter cover TBA
  • 製品仕様は改良等により、予告なしに変更となる場合あります。

波長における許容パワーとビーム径

チャート

チャート

チャート

チャート

チャート
