ピッチ低減光ファイバーアレイ – 2次元（2D）
PROFA™

特長

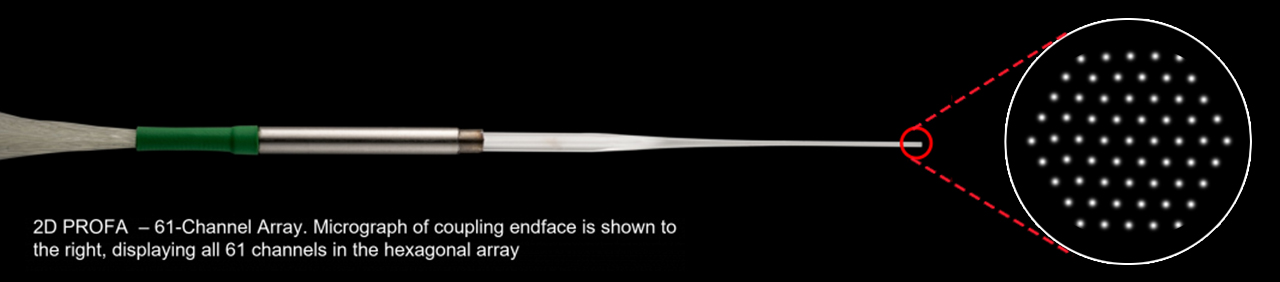

• 最大 61チャネルの六方格子アレイ
• アレイ状の相互接続間隔 125 μm以下もオンチップで可能
• SM PROFA2Dのみ利用可能、PM PROFA2Dは要相談
• 突き合わせ結合、表面結合 で堅牢な接続
• 接着剤、ガラス、はんだ（メタライゼーション付き）によるシールが可能
• Chiral Photonics が提供するパッケージでも使用
• コスト：大量生産においても競争力のある価格設定になっています。

---

用途

• 光ファイバーとフォトニック集積回路の低損失結合
• 光入出力 (I/O) に必要なチップの面積を最小限に抑える高密度結合
• チップベースの導波路と光ファイバーの間でスポットサイズ変換
• 垂直回折格子カプラ、VCSEL、フォトダイオードなどのチップ表面結合

---

仕様例

カスタムまたはOEMもご相談ください。 カスタムPROFAは、さまざまなチャネル数、波長、構成に対応するために提供されています。

• *1
  ご要望に応じて他の波長も利用可能です。
• *2
  1/e² 強度として測定されます。 他のモードフィールドサイズもリクエストに応じて利用可能です。
• *3
  チャネルごとにファイバーピグテールからデバイス先端までを測定
• *4
  デバイスに固有
• *5
  一般的な配列は六角形です。 他の格子配列にも対応しています。 より大きなチャネル数にも対応できます。
• *6
  他のチャネル間隔サイズにも対応できます。
• *7
  「完全なアレイ」チャネル位置に対する PROFA の測定誤差。 アレイのサイズとピッチによって異なります。
• *8
  ご要望に応じて、他のピグテール、コネクタ接続、および他のピグテールの長さも利用可能です。
• *9
  カスタムパッケージとスプライシングについてはご相談ください。

---

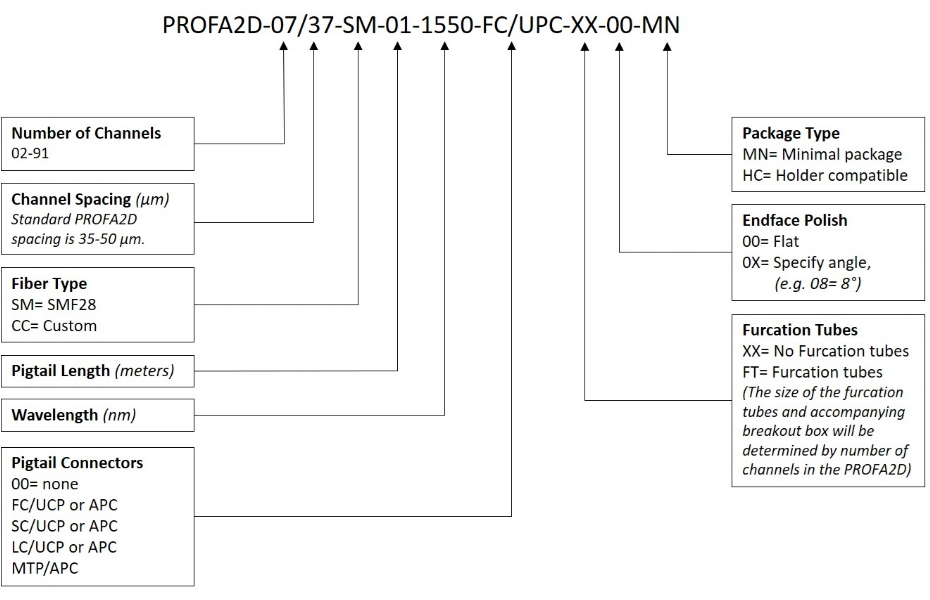

注文方法

ご注文の際は、以下のように型番を指定してください。

---

構成例

PROFA2D, 7-channel

• PROFA2D-07/35-SM-01-1550-LC/ACP-XX-00-MN:
• 35 μmのチャネル間隔
• SMF28 ファイバピグテール、長さ 1 メートル
• 中心波長：1550nm
• LC/APC コネクタ、ジャケットなし、平らな端面

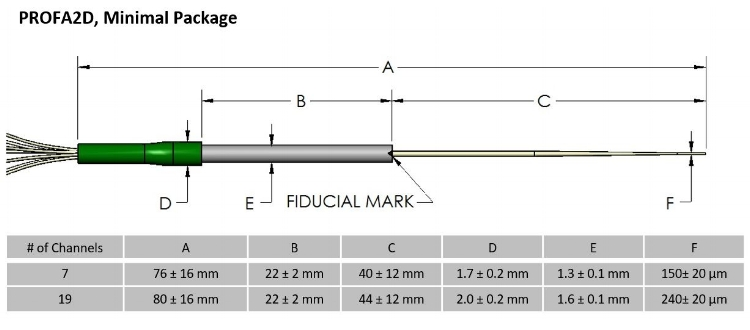

• 最小限のパッケージ

PROFA2D, 4-channel

• PROFA2D-04/50-SM-02-1550-FC/UCP-FT-00-HC:
• 50 μmのチャネル間隔
• SMF28 ファイバピグテール、長さ 2 メートル
• 中心波長：1550nm
• FC/UPC コネクタ、ジャケット付き、平らな端面
• ホルダ互換パッケージ

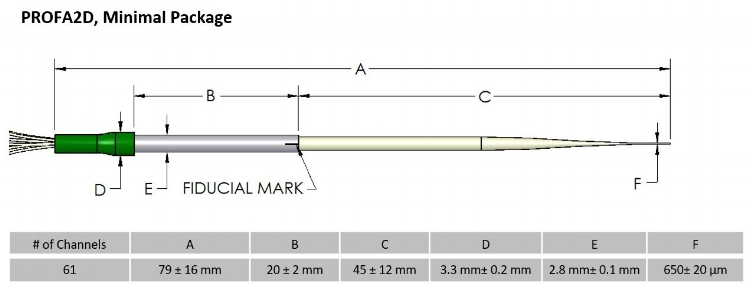

PROFA2D, 61-channel

• PROFA2D-61/40-SM-03-1550-00-XX-08-HC:
• 40 μmのチャネル間隔
• SMF28 ファイバピグテール、長さ 3 メートル
• 中心波長：1550nm
• コネクタなし、ジャケットなし、8° 角度の表面ポリッシュ
• ホルダ互換パッケージ

---
