Nd:KGW レーザー結晶
Nd:KGW結晶は、レーザー発振閾値が低く発光断面積が大きいため、優れたレーザー結晶として知られています。
KGW結晶中のNd3+イオンの蛍光濃度消光効果は、W-O共有結合により弱まる可能性があるため、この結晶は活性イオンを高濃度添加しています。
さらに、KGW結晶中のNd3+の808 nmの吸収帯 (FWHM12 nm) は、現在広く使われているLDの発光波長とよく一致しています。
Basic Properties
| Crystal structure | monoclinic |
|---|---|
| Space group | C2h(2/c)-C2/c |
| Cell Parameters | a = 8.087Å; b = 10.374 Å; c = 7.588 Å β=94.41° |
| Refractive index, at 1067 nm | nq = 2.049; np = 1.978; nm = 2.014 |
| Mohs hardness | 5 |
| Density, g/cm3 | 7.27 |
| Melting Point: | 1075 ℃ |
| Thermal conductivity at 373°K, W x cm-1 x °K-1 |
K[100] = 0.026; K[010]= 0.038; K[001] = 0.034 |
| Young’s modulus, GPa | E[100] = 115.8; E[010]= 152.5; E[001] = 92.4 |
| Termal expansion coefficient, at 373°K | α[100] = 4 x 10-6 x °K-1; α[010]= 1.6 x 10-6 x °K-1;α[001]= 8.5 x 10-6 x °K-1 |
| Lasing Wavelength | 911 nm, 1067 nm, 1351 nm |
| Absorption band | 808 nm (FWHM 12 nm) |
| Fluorescent lifetime | 110 µs (3 % doping), 90 µs ( 8 % doping) |
Specifications of Nd:KGW
| Orientation | [010] |
|---|---|
| Standard Dopant concentration (at. %) | 3 %, 5 %, 8 % |
| Maximum length | 50 mm |
| Length tolerance, mm | +1.0 / -0.0 |
| Diameter tolerance, mm | +/-0.1 |
| Parallelism | < 30″ |
| Perpendicularity | < 15' |
| Surface quality | 20/10 (MIL-PRF-13830B) |
| coating | AR-coated |

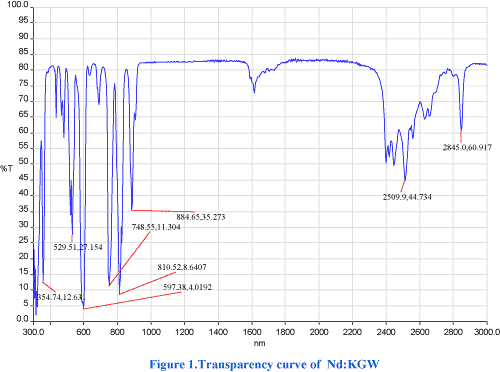

技術資料
