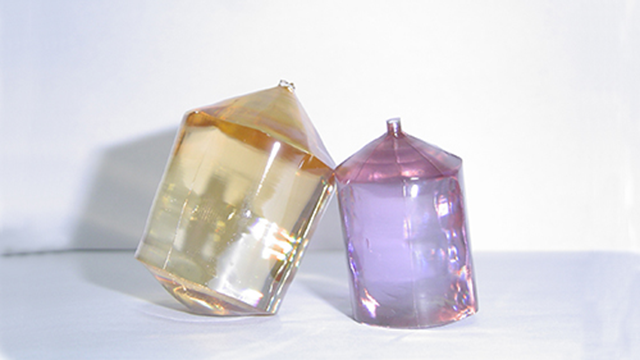

Nd:GdVO4 レーザー結晶
ネオジムドープ・ガドリニウム・オルソバナデート
Nd:GdVO4は、Nd:YVO4と物理特性、光学特性、機械特性が類似している優れたレーザー結晶です。
ダイオード励起の全固体レーザーのホスト結晶として最適です。
特長
- レーザー波長での大きな誘導放出断面積
- ポンプ波長での高い吸収係数と帯域幅の広さ
- ポンプ波長への低依存性
- 優れた熱伝導率
- 低い発振閾値と高いスロープ効率
- LIDTが高い
- 強い偏光レーザー出力
仕様
| Crystal structure | Tetragona |
|---|---|
| Space Group | I41/amd |
| Lattice paramete | a=0.721 nm, b=0.635 nm |
| Lasing Transition | 4F3/2 → 4I11/2 |
| Lasing wavelength | 1062.9 nm |
| Emission Cross Section (at 1064 nm) | 7.6x10-19 cm2 |
| Absorption Cross Section (at 808 nm) | 4.9x10-19 cm2 |
| Absorption Coefficient (at 808 nm) | 74 cm-1 |
| Index of Refractivity (at 1064 nm) | n0=1.972, ne=2.192 |
| Thermal Conductivity (<110>) | 11.7 W/(mxK) |
| Density | 5.47 g/cm3 |
| Nd Dopent level (atomic) | 0.1%, 0.2%, 0.3%, 0.5%, 0.7%, 1.0%... |
Information Regarding Neodymium Laser Host Crystals
| Crystal | Nd:YVO4 | Nd:GdVO4 | Nd:YAG |
|---|---|---|---|
| Laser wavelengths | 1064.3nm,1342.0nm | 1062.9nm,1340nm | 1064.2nm,1338.2nm |
| Emission bandwidth (linewidth at 1064nm) | 0.8nm | No dara | 0.45nm |
| Effective laser cross section (emission cross section at 1064nm) |
15.6x10-19cm2 | 7.6x10-19cm2 | 6.5x10-10cm2 |
| Polarization | Parallel to c-axis | Parallel to c-axis | unpolarized |
| Radioactive lifetime (microseconds) at 1% Nd doping |
～100µs | ～95µs | 230µs |
| Pump wavelength | 808.5nm | 808.4nm | 807.5nm |
| Peak pump absorption at 1% doping | ~ 41 cm-1 | ~ 57 cm-1 | |
| Thermal conductivity, W/nK | 5.1 | 11.7(Ref.7) | 14 |
| Doping concentration range | 0.1～3.0% | 0.1～3.0% | 0.1～2.0% |
材料特性：Nd:GdVO4とNd:YVO4との比較
| Crystal | Nd:GdVO4 | Nd:YVO4 |
|---|---|---|
| Crystal Structure,Space Group | Tetragonal,141/amd | tetragonal,141/amd |
| Lattice constants,nm | a:0.721,b:0.635 | a:0.721,b:0.629 |
| Melting temperature,℃ | 1780 | 1825 |
| Thermal expansion@25℃, X10-6/℃ | a:1.5,b:7.3 | a:4.43,b:11.4 |
| Specific heat@25℃,cal/mol K | 32.6 | 24.6 |
| dn/dT, x10-6/℃ | 4.7 | 2.7 |
基本仕様
- Transmitting wavefront distortion:less than λ/4 @ 633nm
- Dimension tolerance:(W±0.1mm)x(H±0.1mm)x(L+0.2mm/-0.1)
- Clear aperture:>90% central area
- Flatness: λ/8 @ 633 nm, and λ/4 @ 633nm for thickness less than 2mm
- Scratch/Dig code: 10/5 to MIL-PRF-13830B
- Parallelism:better than 20 arc seconds
- Perpendicularity: 5 arc minutes
- Angle tolerance:<±0.5°
- AR coating: R<0.2% at 1064nm
- HR coating:R>99.8%@1064nm,T>95%@808nm
- Quality Warranty Period:one year under proper use.
