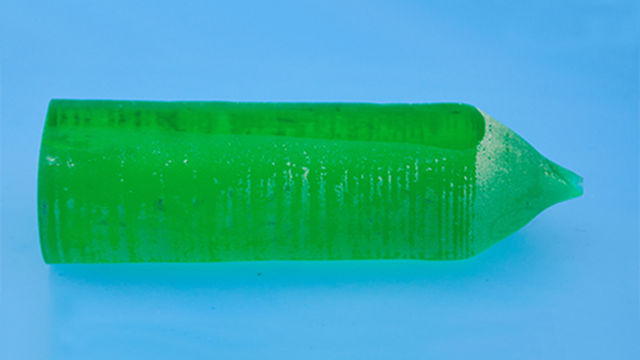

Cr:LiSAF レーザー結晶
Cr-doped Colquiriite-Cr:LiSAF
CASTECH社は、チョコラルスキー法を用いて結晶成長をおこない、高品質のCr:LiSAF結晶を提供しています。
同類の結晶には、LiSAF結晶、LiSGaF結晶、LiCAF結晶があります。
これらは、高いエネルギー貯蔵と高いスロープ効率を持つ優れたレーザー結晶です。
また、超短パルスやハイパワーの条件でも理想的なレーザー結晶です。
現在、Cr:LiSAF結晶は、LD励起レーザーなどに広く使用されています
Physical Properties
| Chemical Formula | Cr3+:LiSrAlF6 |
|---|---|
| Lattice Parameters (Å) | a=5.084,c=10.21 |
| Crystal structure | trigonal |
| Space Group | P31c |
| Cr atoms/cm3 for 1% doping | 8.75x1019 |
| Fracture Toughness (Mpam) | 0.40( || c) |
| Melting Point (℃) | 766 |
| Density (g/cm3) | 3.45 |
| Modulus of Elasticity (GPa) | 109 |
| Thermal Expansion | -10( || c) |
| Coefficient (106K) | 25(┴c) |
| Thermal Conductivity (W/m/K) | 3.3( || c),3.0(┴c) |
| Specific Heat(J/gK) (@25℃) | 0.842 |
Optical Properties
| Emission Peak (nm) | 846 |
|---|---|
| Peak Stimulated Emission Cross Section (×10-20cm2) |
4.8( || c) |
| Spontaneous Fluorescence Lifetime (µs) | 67 |
| Scatter Losses (%/cm) | <0.2 |
| dn/dT (×10-6 ℃) | -4.8( || c),-2.5(┴c) |
The Sellmeier equations (l in mm):
nc2 =1.98448+0.00235/(λ2-0.010936)-0.01057λ2
na2=1.97673+0.00309/(λ2-0.00935)-0.00828λ2
| Crystal | Wavelength(nm) | nc | na |
|---|---|---|---|
| Cr:LiSAF | 846 | 1.407 | 1.405 |
| Cr:LiSAF | 670 | 1.409 | 1.407 |
| Cr:LiSAF | 423 | 1.413 | 1.412 |
| Cr:LiSAF | 290 | 1.420 | 1.420 |
| Cr:LiSAF | 266 | 1.422 | 1.424 |
仕様
- 寸法：幅2 mm～16 mm 長さ1 mm～180 mm
- Crドープ量：0.5～1.0 mol%
- 平行度：10秒角以上
- 垂直度：5分角以上
- 面取り：0.13±0.07 mm @45°
- Scratch & Dig：10/5 to MIL-PRF-13830B
- 平面度：λ/8 @632.8 nm
- Rコーティング：R<0.10% @850 nm
